母線槽的性能結構與特點對比

發布時間:2020-12-14 09:34:43 | 點擊:2027

基本信息


界說:由銅、鋁母線柱構成的一種關閉的金屬設備,用來為分散體系各個元件分配較大功率。

母線槽是由美國開發出來的、稱之為"Bus-Way-System"的新的電路方法,它以銅或鋁作為導體、用非烯性絕緣支撐,然后裝到金屬槽中而形成的新式導體。在日本真實實踐應用是在昭和29年(即1954年),自那今后母線槽得到了開展?,F(xiàn)在在高屋修建、工廠等電氣設備、電力體系上成了不行短少的配線方法。近年來,由于大樓、工廠等各種修建電力的需求,并有逐年添加的趨勢,使用本來的 電路接線方法,即穿管方法,施工時帶來許多困難,而且,當要變更配電體系時,要使其變簡單一些幾乎是不行能的,然而,如果選用母線槽的話,十分簡單就可以到達意圖,另外還可使修建物變得愈加美觀。從經濟方面來說,母線槽本身與電纜比較,價格貴一些,但是與包含配線用的各種附件及整個電力體系相比較使用母線槽可以使建造費用就廉價多了,特別是電流容量大的狀況下,這種狀況就愈加顯著了。隨著現代化工程設備和裝備的出現,各行各業的用電量迅增,尤其是眾多的高層修建和大型廠房車間的出現,作為輸電導線的傳統電纜現在大電流運送體系中己不能滿足要求,多路電纜的并聯使用給現場設備施工銜接帶來了諸多不便。插接式母線槽作為一種新式配電導線應運而生,與傳統的電纜相比,在大電流運送時充沛體現出它的優越性,同時由于選用了新技術、新工藝,大大下降的母線槽兩端部銜接處及分線口插接處的觸摸電阻和溫升,并在母線槽中使用了高質量的絕緣材料,從而提高了母線槽的安全可靠性,使整個體系愈加完善。


特色

母線槽特色是具有系列配套、商品性出產、體積小、容量大、設計施工周期短、裝拆便利、不會燃燒、安全可靠、使用壽命長。母線槽產品適用于溝通50Hz,額定電壓380v,額定電流250A-4000A的三相四線,三相五線制供配電體系工程中。


品種、性能及優越性

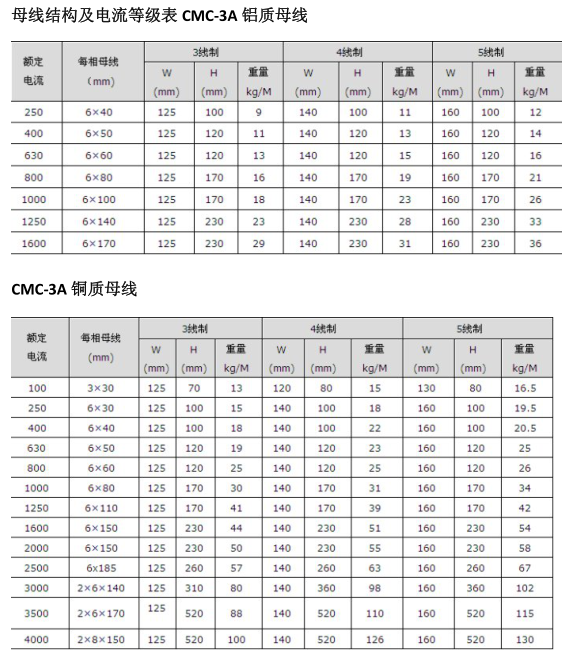

母線槽是由金屬板(鋼板或鋁板)為維護外殼、導電排、絕緣材料及有關附件組成的母線體系。它可制成每隔一段距離設有插接分線盒的插接型關閉母線,也可制成中心不帶分線盒的饋電型關閉式母線。在高層修建的供電體系中,動力和照明線路往往分隔設置,母線槽作為供電主干線在電氣豎井內沿墻筆直設備一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽(分帶插孔和不帶插孔兩種)、L型筆直(水平)彎通母線、z型筆直(水平)偏置母線、T型筆直(水平)三通母線、x型筆直(水平)四通母線、變?nèi)菽妇€槽、脹大母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固設備等組成。母線槽按絕緣方法可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。按其結構及用途分為密集絕緣、空氣絕緣、空氣附加絕緣、耐火、樹脂絕緣和滑觸式母線槽;按其外殼材料分為鋼外殼、鋁合金外殼和鋼鋁混合外殼母線槽。揚州市天寶滑線電氣有限公司出產的CMC-3A母線槽就歸于密集型插接式。它是是廠家在吸收消化日本母線技術的基礎上研制開發的第一代母線產品。附圖



部件介紹


絕緣支撐----是母線槽設備的組成部分,用來支撐母線槽設備中的導體。裝置板------用于支撐各種元件而且適合于成套設備中裝置的板。


裝置結構----用于支撐各種元件而且適合于在成套設備中裝置的一種結構。


外殼.------外殼是保護設備免受某些外部要素影響,并使設備在各個方向不被直接解及的一種部件,其防護等級至少為IP30。


門----------—種帶銨鏈的或可滑動的覆板。


蓋板-------是外殼的上下殼面,一般是指母線槽設備上的一種部件,用它來隱瞞外殼上的開口。用螺釘或相似方法將其固定,設備投入運轉后一般不再拆開。


側板-------是外殼的左右殼面,一般是指母線槽設備上的一種部件,用它來隱瞞外殼上的開口。用螺釘或相似方法將其固定,設備投入運轉后一般不再拆開。


絕緣隔板----用以對來自入口處各個方向的直接觸摸和來自開關器材以及相似器材的電弧進行防護的一種部件。


帶電部件----在正常使用中用以通電的導體或?qū)щ姴考?,包含中性導體,但不包含中性保護導休。


裸露導電部件---電氣設備的一種可觸及的導電部件,它一般不帶電,但在毛病情況下可能帶電。


保護導體------為避免發生電擊風險而與下列部件進行電氣銜接的一種導體。


特別提示:電纜是按照截面來表明的,母線槽是按照額定工作電流表明(一般都說400A母線槽)同樣400A的現在國內有的產品截面240mm,有的才180mm。相差太大,所以呈現有的1.4元/安x米,2.0元/安×米,還有更高的,建議要求廠家提供絕緣方法的說明,并標示母線標準,避免受騙。


和電纜進行功能比較


1.母線槽散熱功能好.電纜的絕緣材料(芯線絕緣和外皮絕緣)既是絕緣材料,又是隔熱材料,因而電力電纜在橋架內敷設時,最多答應敷設2層,其原因日考慮散熱。母線槽使用空氣傳導散熱,并經過嚴密觸摸的鋼制外殼,把熱量散發出去,因而它的散熱功能和電纜比較,電纜散熱功能可見一斑了。


2.母線槽幾乎不用保護,日常保護一般是丈量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等,穿芯螺栓若選用4.8級,則需求定時緊固,若選用8.8級的高強螺栓則不用定時鞏固。而電纜因其材料易于磨損、易老化、壽數較短等要素約束,需求定時進行檢查和保護,乃至替換。


3.載電流范圍上.目前電纜最大只能做到1000mm截面積,額定電流1600A,但這種大標準電纜因為體積及重量過大很少實踐使用與工程中.工程中一般都選用400 mm及以下標準電纜進行配電,這就要求很多根電纜同時供電.而母線槽額定電流最大能做到6300A,其強大的載流才能是電纜根本無法比擬的。


4.母線槽過載才能強.取決于它用的絕緣材料工作溫度高,母線槽用的絕緣材料過支選用工作溫度為105℃的材料,現已開發出工作溫度為140℃以上的輻射交聯阻燃環繞帶(PER)和輻射交聯聚經熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃,因而母線槽的過載才能遠遠大于電纜。


5.母線槽分接便利.所謂插接式母線槽,就是它使用插接的方法把主干線的電源分接到支線去,每隔若干米就留有插接箱口,因而分接非常便利。而電纜需求載現場進行分接,可靠性差,即便是預制分支電纜也特別明顯的缺點,主要是需求向工廠定制,其分支銜接方法選用開口的“C"型抱箍,時間一久,能否確保緊箍力?加上每一個分支頭的價格不菲,因而預制分支電纜至今使用面仍不廣。任何一個樓面需求堵截電源,母線槽無須斷電,只要在空載的情況下,取下母線槽的插接箱即可。但要堵截預制分支電纜的分支電源,在帶電的情況下操作是非常風險的。


6.母線槽能避免過載失火.2000年8月27日,多災多難的俄羅斯的莫斯科奧斯坦金諾電視塔――國際第二、歐洲第一高樓燃起沖天大火。其原因是電纜過載引起的;寶鋼三只轉爐停產,也是電纜失火引起。普通電纜的絕緣層和外皮會焚燒,阻燃電纜在火焰下也會焚燒,只要在火焰離開后才不焚燒,耐火電纜不會焚燒,但價格昂貴,只要消防等不準停電的電源才用耐火電纜。母線槽外殼是金屬的,不會焚燒,即便銅排的絕緣材料發生焚燒,火苗也不會竄到母線槽外面。
