有關母線槽的母線分類,按使用材質分,可分為銅母線、鋁母線、鋼母線等,按截面形狀分,可分為矩形截面、圓形截面、槽形截面、管形截面等母線,想要了解母線槽的朋友可閱讀本文用作參考。
母線槽分類方法
一、按使用材料
1、銅母線:銅的電阻率低,機械強度高,抗腐蝕性強,是很好的母線材料。但銅的成本較高。所以,一般只用在含腐蝕性氣體或有強烈振動的地區,如靠近化工廠或海岸。
2、鋁母線:電阻率約為銅的1.7~2倍,而重量只有銅的30%,所以在長度和電阻相同的情況下,鋁母線的重量僅為銅母線的一半。且鋁母線的造價成本對比銅更低。
因此,目前我國在屋內和屋外配電裝置中一般都采用鋁母線。
3、鋼母線:優點是機械強度高,價格便宜。缺點是電阻率太大,為銅的6~8倍,用于交流時會產生很強的集膚效應,并造成很大的磁滯損耗和渦流損耗。
因此,鋼母線僅用在高壓小容量電路(如電壓互感器回路以及小容量廠用、所用變壓器的高壓側)、工作電流不大于200A的低壓電路、直流電路以及接地裝置回路中。
二、按截面形狀

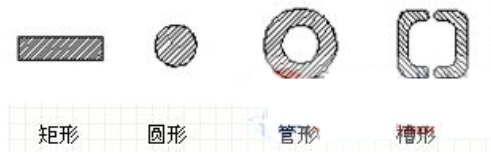

母線槽的母線分類
1、矩形截面
具有散熱條件好,集膚效應小,安裝簡單,連接方便等優點。
常用在35KV及以下的屋內配電裝置中。當工作電流超過最大截面的單條母線之允許電流時,每相可用兩條或三條矩形母線固定在支持絕緣子上,每條間的距離應等于一條的厚度,以保證良好的散熱。
2、圓形截面
因?yàn)閳A形截面不存在電場集中的場所,在35KV以上的戶外配電裝置中,為了防止產生電暈,大多采用圓形截面母線。
3、槽形截面
槽形母線的電流分布均勻,與同截面的矩形母線相比,具有集膚效應小、冷卻條件好、金屬材料利用率高、機械強度高等優點。
當母線的工作電流很大,每相需要三條以上的矩形母線才能滿足要求時,一般采用槽形母線。
4、管形截面
管形母線是空心導體,集膚效應小,且電暈放電電壓高。在35KV以上的戶外配電裝置中多采用管形母線。
此外,母線槽的母線還可分為軟母線和硬母線。
