母線槽保護設備對現在電力體系的安全運行十分重要。為此對母線槽保護的研究已是必不可少的，也是繼電保護工作者的一起愿望。

1母線槽的保護原理及配置

微機型母線槽保護設備是當時電力體系中非常重要的設備，其功用是實現:

1.1母線槽差動保護分相式比率差動元件是母線槽差動保護設備中的根底元件。根據TA極性要求，支路TA同名端在母線槽側，母聯TA同名端在一母?jìng)?cè)。各段母線槽大、小差回路一起構成了差動回路。母線槽大差，即一切支路電流所構成的差動回路，但是不包括母聯開關和分段開關;而母線槽小差便是與母線槽段相連的一切支路電流構成的差動回路。

慣例比率差動元件和工頻改變量比率差動元件在母線槽差動保護中經常選用。慣例比率差動元件與工頻改變量比率差動元件一起組成快速差動保護，這在一定程度上提高了保護抗過渡電阻才能，一起，受故障前體系功角關系的影響，保護功能也有所下降。其動作判據為

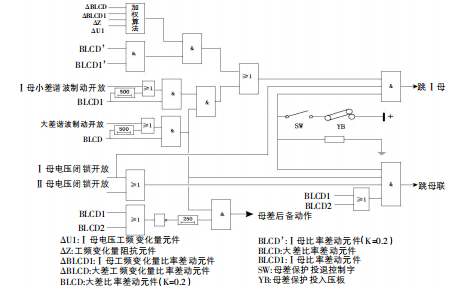

邏輯框圖如下所示:

1.2母聯充電保護當母聯斷路器跳位繼電器歸零，兩母線槽均能通電壓，或母聯TWJ=1且接通電流，就要敞開充電保護300ms，而且依據操控字對母差保護閉鎖情況進行判定。在充電保護過程中，如果母聯電流大于充電保護的整定電流，母聯開關則需求跳開。在不經復合電壓的情況下母聯充電保護閉鎖。

1.3母聯失靈保護母聯一旦接收到保護發送的跳令，母聯電流經整定延時后依然大于母聯失靈電流。母線槽電壓進行閉鎖處理，銜接母線槽的所有元件被母聯失靈保護切掉。母差保護與母聯充電保護同時作用時，發動母聯失靈保護。

1.4母聯死區保護母線槽接收到差動保護宣布的跳令隨即實施母聯死區保護，母聯TA在母聯開關跳開時就能通電，且斷路器側小差比率差動元件和大差比率差動元件不回返的狀態下，延時Tsq跳開第二條母線槽。當?shù)谝弧⒍l母線槽都能通電壓，母聯跳位時不將母聯電流計入小差，從而避免母聯在跳位時產生死區毛病而將母線槽全切除。

1.5母聯非全相保護由母聯TWJ和HWJ接點起動非全相保護，其動作的輔助判據可采用零序和負序電流。在母聯非全相保護發揮作用時，有THWJ開入且母聯零序電流大于母聯非全相零序電流定值，或母聯負序電流大于母聯非全相負序電流定值，經整定延時跳母聯開關。

2母線槽保護的設備調試

2.1母線槽差動保護投母差保護操控字和投入母差保護壓板。①區外毛病。將兩元件的Ⅰ母與Ⅱ母刀閘進行短接處理，使母聯TA與2TA同極串聯，再將1TA與其反極串聯，構成一個模仿的母線槽區外毛病。將此區接通大于差流起動高定值的電流，母差電壓閉鎖條件通過承認敞開后發動保護。②區內毛病。將元件2的Ⅱ母刀閘與元件1的Ⅰ母刀閘進行短接處理，使母聯TA與1TA、2TA同極串聯，構成一個模仿的Ⅰ母毛病。接入電流(該電流大于差流起動高定值)，承認母差電壓閉鎖條件敞開后，保護動作跳Ⅰ母;按上述操作模仿Ⅱ母毛病，最終保護動作跳Ⅱ母。投入單母操控字和單母壓板。重復模仿上述操作過程，最終l母與Ⅱ母上的銜接元件均被保護動作切除。③比率制動特性。同上，將元件2的Ⅱ母刀閘短接在元件1的Ⅰ母刀閘的接點處，大小可調且方向相反的一相電流參加元件1TA和元件2TA，差動電流為[i2+i2]，制動電流為K·（丨i1丨+丨i2丨）。對差動電流起動定值IHcd和比率制動特性分別進行檢驗。④電壓閉鎖元件。電壓閉鎖元件中的零、負序電壓和相電壓定值，在比率差動元件動作時，進行逐個檢驗，將差錯操控在可控規模之內。⑤投母聯領路方法。將整定投母聯兼旁路主接線操控字設置為1，投入母聯領路壓板，將Ⅰ母領路開入短接在其刀閘上。反極性串聯處理元件1TA和母聯TA并通入電流，將設備差流采樣值歸零，同極性串聯處理元件1TA和母聯TA并通入電流，將試驗電流的2倍的電流對設備大差及Ⅰ母小差電流進行處理;投入領路TA極性負壓板，同極性串聯處理元件1TA和母聯TA并通入電流，將設備差流采樣值歸零，反極性串聯元件處理1TA和母聯TA并通入電流，對設備大差及Ⅰ母小差的電流設置為兩倍試驗電流。

2.2母聯充電保護投母聯充電保護操控字和投入母聯充電保護壓板。將母聯TWJ開入(TwJ=1)進行短接處理，母聯TA通電流，TWJ歸零，母聯充電保護下動作跳母聯。

2.3母聯失靈保護按上述操作模仿母線槽區內毛病，當母聯接收到跳令后，母聯TA通電流，兩母差電壓閉鎖條件承認敞開后，母聯失靈保護經整定延時，銜接母線槽的所有元件被母聯失靈保護動作切掉。

2.4母聯死區保護1母聯開關處于合位時的死區毛病。通過采用母聯跳閘接點方法對母聯跳位開入接點進行模仿處理，對母線區內毛病進行模仿。當母線槽收到跳轉命令后，繼續接入電流，Tsq經整定延時，另一母線槽被母聯死區保護動作切掉。②母聯開關處于跳位時的死區毛病。將母聯TWJ開入進行短接處理(TJ=1)，保證兩母線槽電壓已達到電壓閉鎖要求后，按上述操作模仿母線槽區內毛病，保證只跳死區側母線槽。

2.5母聯過流保護投母聯過流保護操控字和投入母聯過流保護壓板。母聯TA通電流(該電流大于母聯過流保護定值)，經整定延時母聯過流保護動作跳母聯。

2.6母聯非全相保護投母聯非全相保護操控字和壓板。保證母聯非全相保護的零、負序電流，母聯THWJ接點進行短接處理，經整定時限跳開母聯非全相保護。母聯非全相保護對零、負序電流定值進行逐個檢驗，盡量將差錯操控在可控規模之內。

3母線槽保護的運轉保護

①新設備的保護柜的接地設備有必要牢固牢靠。保護柜內應設置接地銅排，并與電站接地網相接。②宜運用屏蔽電纜，屏蔽層同時在操控室和開關場同時接地，且要在同一電纜內設置各相電流線及其中性線。③有必要在保護柜內接地處理電流互感器二次回路。④用于母聯兼旁路主接線體系時，有必要在母聯開關處于分閘位置時投退母聯領路壓板。5保護中除用于母線槽電壓切換的"投一母TV"和“投二母TV"外，各操控字和對應壓板之間均為“與"關系，也就是說同時投入操控字與壓板時，才干保證相應的保護功能投入。

總結

通過上述對母線槽各個保護的動作邏輯以及設備調試運轉保護的研討，對母線槽保護的使用得以更好的使用。提高了變電站母線槽保護二次保護與檢修水平，更好地保障了電力設備穩定運轉。
