母線槽失壓事故的處理
當母線槽產生故障或電壓消失后,現場運轉值勤員應當即陳述值勤調度員,一起將故障或失壓母線槽上的開關全部斷開。若廠用或站用電源消失應當即設法康復其電源。隨后,現場值勤人員應當即對停電母線槽進行外觀查看,并把查看狀況及維護動作狀況及時陳述當值調度員。調度員應按下述準則處理:
(1)若承認是維護誤動作,應當即康復母線槽運轉。若是銜接在該母線槽上元件飯障越級形成的母線槽失電,應格故障元件阻隔后康復母線槽運轉。
(2)若有顯著的故障點能夠阻隔,
扭速將故障點曦離,并康復母線槽運轉。
(3有顯著故障點但無法迅速阻隔時,若是雙圖線中的—條母線槽故障,在承認故障母線槽上的元件無故障后,可將其倒至運轉母線槽后康復送電,一定要注
意先拉開故障母線槽上的刀閘后再合正常母線槽上的刀閘。
(4)找不到顯著故障點時,可對停電母線槽試送電--次。此刻。應盡或許用外來電源,試送開關有必要無缺,并有齊備的繼電維護。有條件者可對故障母線槽零起升壓,正常后再與體系并列。
母線槽失壓事故事例剖析
1..事故經過
某電廠20OkV開關站選用SF6封閉式組合電器(簡稱GIS),2004年 12月3日,4號機組開機并網后,報“4號發變組差動回路異常”。經運轉檢修多方排查,開始判別原由于4號發變組差動電流互感器4BA6相內部斷線。
12月6日對電流互感器4BA6B相進行查看處理,票中的安全措施有斷開204開關,拉開204C刀閘、204D刀閘,合204DO地刀等。12月7日,檢修持票將該距離4BA6B相氣窒內SF6氣體抽至零表壓后(該氣室內還有1個大氣壓的 SF6氣體)。打開B相氣室端蓋,對斷線進行處理后回裝好端蓋,在對氣室抽真空時,報“220kVo母線槽復合電壓動作",“220kVD母線槽維護動作”,銜接于D母線槽上的一切電氣元件全部跳閘,D母線槽失壓。
事故后當即中止4BA6斷線處理作業面相應的作業,安排人員對D母線槽維護設備進行全面查看,經查看保住設備未見異常,保住動作正確,掃除D母線槽維護誤動的或許。一起,D母線槽轉檢修,安排人員對D母線槽維護范圍內的一切設備外觀、絕緣等進行排查試驗。當打開204D刀閘的調查孔時,發現204D刀閘B相靜觸頭屏蔽罩已擊穿,其他地方未見異常,確定D母線槽維護動作的原因:220kV204D刀閘B相靜觸頭對設備外殼放電。

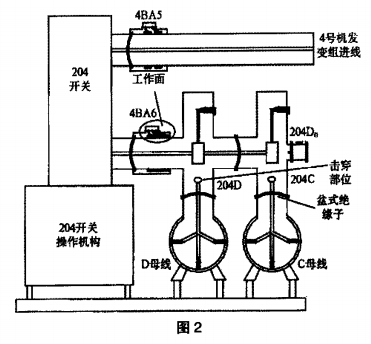

2. 事故原因剖析(見圖2)
(1)從開關站4號機發變組進線距離示意圖2能夠看出,距離內的SF6氣體用盆式絕緣子分隔成不同的氣室,電流互感器4BA6、204D刀閘同處個氣室,204D 刀閘的靜觸頭直接連在D母線槽上,帶有220kV電壓。為了處理電流互感器4BA6B相斷線故障,有必要抽出該氣室的SF6氣體開蓋進行,處理過程中該氣室一直堅持1個大氣壓的 SF6氣體(即零表壓的SF6氣體),經廠家出廠前試驗,此種狀況能夠耐受額定電壓,因此204D刀閘靜觸頭沒有對外殼放電。故障處理完后回充SF6前,有必要對該氣室進行抽真空,抽真空的過程中絕緣強度不斷降低,降至擊穿強度時,204D 刀閘靜觸頭對外殼放電,形成觸頭屏蔽罩擊穿,D母線槽失壓,這是事故的直接原因。
(2)查看處理斷線故障前,檢修人員對GIS開關站設備功能把握不全面,特別是GIS各氣室距離方位不清楚,在制定安全技能措施時考慮不周全,沒有將與之相連的D母線槽停電,是導致事故產生的主要原因。
(3)廠內的技能辦理不到位,GIS開關站各距離氣室方位圖未整理成冊,人員不了解GIS開關站各距離室的具體狀況,是導致事故產生的一個重要原因。
(4)廠內的安全辦理不到位,對嚴重設備缺點的處理不妥,開工前未舉行安全技能剖析會、未制定安全技能措施,也是導致事故產生的一個重要原因。
3.避免事故再次產生的措施及對策
(1)請制作廠有關人員或?qū)<业浆F(xiàn)場對GIS運用維護等進行講授輔導,使全廠人員進一步了解 GIS 設備內部結構,把握設備的功能和操作維護,避免類似事故產生。
(2)加強技能辦理作業,修編和完善機電設備檢修維護規程及其他設備檢修維護規程,制作GIS各距離氣室平面布置圖,完善廠內相關圖冊。
(3)加強安全辦理。對嚴重缺點的處理,在開工前一定要安排各相關部門人員舉行安全技能剖析會,制定出卓有成效的安全技能措施、實施計劃及危險點控制措施,嚴格按制定的計劃措施安排施工。
(4)強化員工的安全理念,牢固樹立“安全第一”的思維,深化學習安全規程和設備檢修規程等規程規范并嚴格執行,使員工的作業規范化、制度化,消除作業中人的不安全行為和物的不安全狀況,確保正常的安全出產。
(5)對于設備制作設備存在的質量問題,利用電廠一年一度的小修機會,按距離對GIS進行查看性檢修,掃除設備制作設備過程中因質量問題帶來的不安全要素。
事故預防措施要點
從上述剖析能夠看出,采納以下措施能夠有用減少母線槽失壓事故的產生:
(1)注重和加強繼電維護設備的運轉和維護,及時消除二次回路和設備上的缺點和隱患,滿意“四性”要求。
(2)加強對設備的巡檢,進步設備辦理水平和檢修質量。
(3 )加強安全訓練,進步安全意識,嚴格執行各項安全制度,避免人為事故的產生。
(4)通過事故演習、定時訓練等形式,進步運轉人員的事故處理才能。
(5)合理安排母線槽及檢修方法,減小任一母線槽故障對體系形成的影響。
(6)搞好電網規劃建造,進一步加強重要供電小區的改造。
(7)確保及進步母差維護投入的可靠性。
(8)母線槽停電前應切實落實各項安全措施,做好事故料想。
結束語
事故處理的精確、迅速是電網安全安穩運轉的重要確保。電網運轉人員應了解母線槽失壓事故的處理計劃,一起采納有用措施,以避免母線槽失壓事故的產生,降低事故影響,進步事故應對才能。
