母線槽的防護是保證電網安穩運轉的重要設備,要求其功能安全可靠,能快速切除故障。廣元局所轄的220 kV和110 kV母線槽維護多數經過改造更換為 RCS -915微機母線槽維護設備,該維護設備具有適合于現場各種主接線方法、動作速度快、靈敏度高,功能安穩且運轉維護便利。現提出一些改造進程中所遇的問題和處理辦法。

1改造二次接線問題

RCS -915母線槽維護屏內端子排上二次布線設計明晰明晰,但在各單元的外部回路有一些細節性問題特別需求留意,如果接線過錯,在一些特別故障中將會產生嚴重后果。

1.1線路電流互感器繞組挑選

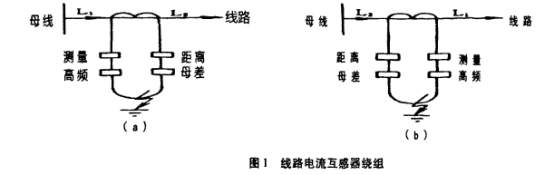

電流互感器的極性同以母線槽側為正極性,二次選用減極性標注接線,但在互感器的二次繞組挑選上，簡單呈現挑選過錯,如圖1所示。

圖1中為過錯接法,電流互感器的U型環底部是其絕緣薄弱環節,為互感器本體接地短路的常產生點,如( a)的過錯接法,當?shù)撞慨a(chǎn)生擊穿短路事端時,就會形成母差維護動作,擴展事端影響規模。如圖1(b)的為正確接法,當?shù)撞慷搪窌r(shí),母差維護電流回路不會形成差流,而由線路維護的距離或接地維護快速出口跳開該斷路器,切除故障。此外需求留意的是母差維護和線路維護所接TA二次繞組要互相滿意維護規模相互穿插,添加可靠性,避免在兩繞組之間接地故障時母差和線路維護均拒動的狀況產生。

1.2母聯死區維護接線

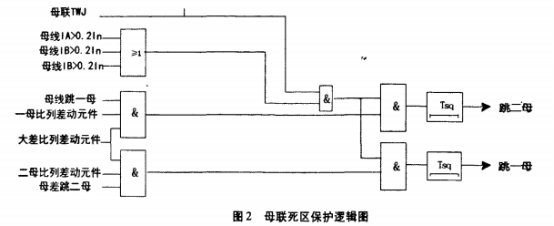

若母聯開關和母聯TA之間產生故障,斷路器側母線槽跳開后故障仍然存在,正好處于TA側母線槽小差的死區,為進步維護動作速度,本設備專設了母聯死區維護,其邏輯框圖如圖2。

由邏輯圖可看出,母聯死區維護在差動維護發母線槽跳令后,母聯開關已跳開而母聯TA仍有電流,且大差比率差動元件及斷路器側小差比率差動元件不返回的狀況下,經死區動作延時跳開另一條母線槽。各線路支路電流互感器同名端在母線槽側,則母聯電流互感器同名端在接線時候應選Ⅰ母線槽側。但關于母聯電流互感器的二次繞組接線挑選如果過錯,在特定的故障下就會形成母聯死區維護誤動,切除所有母線槽，擴展事端規模。

如圖3所示,如果過錯接在繞組3或繞組4,在電流互感器底部擊穿短路時,就會形成大差和Ⅰ母小差動作,切除Ⅰ母和母聯斷路器,但故障點仍在,根據邏輯圖,此刻一起滿意了母聯斷路器跳位而TA仍有電流、大差和Ⅰ母小差動作,經Tsq延時,死區維護動作跳開Ⅱ母,形成兩段母線槽無挑選悉數跳開,擴展了事端規模。正確的接法應該是接在繞組1 ,電流互感器底部擊穿短路時,只起動大差和П母小差,僅切除Ⅱ母和母聯斷路器,不會形成母聯死區維護動作,使其死區維護規模減至最小。

1.3 變壓器斷路器失靈維護

變壓器斷路器的失靈維護在變壓器低壓側內部故障時,或許存在母保設備電壓元件因靈敏度不行,不動作的狀況。為了處理這個問題,關于微機變壓器維護,比方本站的RCS -974可直接選用設備供給的由“零序或負序電流＋維護動作觸點和斷路器合閘位置”構成的與邏輯發動的失靈發動觸點在榜首時限來免除母線槽維護設備的失靈電壓閉鎖,取自母保屏的ZD5端子正電源,經該觸點后接入免除失靈閉鎖的開入ZD7端子。

1.4母聯充電的維護辦法

當一組母線槽檢修后再投入之前,利用母聯斷路器對該母線槽進行充電試驗時可投入母聯充電維護,但為了避免在充電時,檢修母線槽有故障或是母聯斷路器輔佐接點與實踐不同步等原因過錯發動非故障運轉母線槽母差,形成母差維護過錯切除正常運轉母線槽,則需求在母聯充電時采納必定的辦法。不同的母差維護設備,采納了不同的辦法,比方 BP-2B設備選用“充電預合”設置母聯開關預投邏輯,在母聯開關由斷變合時,預先投入母聯電流50 ms; WMZ-41A設備選用在“短充電”方法下合母聯后閉鎖母差維護700ms;RCS -915設備關于母聯斷路器跳位將母聯電流退出小差,其前提條件是兩段母線槽均有電壓,所以在充電進程中能夠避免因母聯輔佐接點切換慢于電流收集而過錯發動母差,在接線中要留意對母聯斷路器的輔佐接點做好測試,避免切換不可靠而影響小差差流的核算。別的,RCS - 915設有充電閉鎖CDBS 操控字,能夠在充電進程中閉鎖母差300 ms,可在充電進程中參考使用。

1.5母聯非全相

當母聯開關是分相操作組織時,需求啟用母聯非全相維護,留意母聯非全相開入的正確接入。為了可靠性,需求取開關的實踐輔佐接點,選用三相常開、常閉分別并聯后再串聯的接入方法,別的需求留意RCS-915 開入是弱電,需求加裝輔佐繼電器作強弱電轉換后再接入維護設備。

2結論

繼電維護在電網運轉中具有極其重要的效果,跟著技術的不斷發展,維護設備也會相應地更新?lián)Q代，本次母線槽維護改造,更換為新的微機維護設備后,極大地進步了維護設備的功能,在改造工作中必定要吃透設備的功能和原理,把握住每一個技術細節,不放過每一個疑問,避免人為的原因給維護的運轉留下隱患,為電網的安穩運轉保駕護航。
