建筑施工中的母線槽安裝方案

發布時間:2021-07-17 09:06:22 | 點擊:2609

母線槽安裝施工方案

一、編制依據:

1、建設工程施工招標文件、答疑文件、圖紙會審文件及現場踏勘情況。

2、建設工程施工圖紙。

3、國家現行規范、行業及地方強制性標準、規程、驗收標準。

4、工業設備安裝有限公司質量、環境、職業健康安全一體化《管理手冊》、《程序文件》、《作業指導書》和《施工工藝標準》等企業標準。

5、建筑電氣工程施工質量驗收規GB50303-2002

6、《電力建設安全工作規程》

7、產品出廠安裝說明書

二、工程概況:

工程名稱:

工程地點:

建設規模:

建設單位:

母線槽用途:本建筑是工業生產為主。母線槽主要分為3200A和1000A兩種規格,材質為鋁制母線。

三、施工準備

1、技術準備

1.1設備及材料要求

(1)、封閉插接母線應有出廠合格證、安裝技術文件。技術文件應包括額定電壓、額定容量、試驗報告等技術數據。型號、規格、電壓等級、應符合設計要求。

(2)、各種規格的型鋼應無明顯銹蝕,卡件、各種螺栓、墊圈應符合設計要求,應是熱鍍鋅制品

(3)、其它材料:防腐油漆、面漆、電焊條等應有出廠合格證。

1.2作業條件:

(1)、施工圖紙及產品技術文件齊全。

(2)、封閉插接母線安裝部位的建筑裝飾工程全部結束。暖衛通風工程安裝完畢。(3)、電氣設備(變壓器、開關柜等)安裝完畢,且檢驗合格。

(4)、配合土建裝修,保證其安裝位置及尺寸正確無誤。

(5)、進行母線槽的檢驗工作,檢查進場材料的規格、型號、數量應與圖紙一致,附件、備件、質量證明文件及技術文件齊全,同時應符合規范要求,按照監理的要求及時進行施工前的報驗,并作好檢驗記錄。

(6)、做好施工圖的審查、會審工作,并應參加設計交底。

(7)、認真學習有關的施工及驗收規范,掌握其技術標準,并按設計要求施工。

(8)、做好施工前的技術交底和記錄。

2、主要工具

安裝機具設備:

2.1主要機具:工作臺、臺虎鉗、鋼鋸、鎯頭、油壓煨彎器、電鉆、電錘、電焊機、力矩扳手等。

2.2測試工具:鋼角尺、鋼卷尺、水平尺、絕緣搖表等。

四.工藝流程

本工程對生產設備供電采用3200A和1000A兩種規格的封閉式母線,封閉式母線施工要求高,工程量較大,所以在施工工程中要嚴格遵守施工質量規范要求,保證施工質量。

1工藝流程:

設備點件檢查→支架制作及安裝→封閉插接母線安裝→試運行驗收

2設備點件檢查:

2.1設備開箱點件檢查,應有安裝單位、建設單位或供貨單位共同進行,并做好記錄。

2.2根據裝箱單檢查設備及附件,其規格、數量、品種應符合設計要求。

2.3檢查設備及附件,分段標志應清晰齊全、外觀無損傷變形,母線絕緣電阻符合設計要求。

2.4檢查發現設備及附件不符合設計和質量要求時,必須進行妥善處理,經過設計認可后再進行安裝。

3支架制作及安裝:

支架制作和安裝應按設計和產品技術文件的規定制作和安裝,如設計和產品技術文件無規定時,按下列要求制作和安裝。

3.1支架制作:

(1)、根據施工現場結構類型,支架應采用角鋼或槽鋼制作。應采用“一”字型、“1”型、“U”字型、“T”字型四種型式。

(2)、支架的加工制作按選好的型號,測量好的尺寸斷料制作,斷料嚴禁氣焊切割,加工尺寸最大誤差5mm。

(3)、型鋼架的煨彎宜使用臺鉗用鎯頭打制,也可使用油壓煨彎器用模具頂制。

(4)、支架上鉆孔應用臺鉆或手電鉆鉆孔,不得用氣焊割孔,孔徑不得大于固定螺栓直徑2mm。

(5)、螺桿套扣,應用套絲機或套絲板加工,不許斷絲。

3.2支架的安裝:

(1)、封閉插接母線的另彎處以及與箱(盤)連接處必須加支架。直段插生產建設母線支架的距離不應大于2m。

(2)、埋注支架用水泥砂漿,灰砂比1∶3。425號及其以上水泥,應注灰飽滿、嚴實、不高出墻面,埋深不少于80mm。

(3)、膨脹螺栓固定支架不少于兩條。一個吊架應用兩根吊桿,固定牢固,螺扣外露2~4扣,膨脹螺栓應加平墊和彈簧墊,吊架應用雙螺母夾緊。

(4)、支架及支架與埋件焊接處刷防腐油漆應均勻,無漏刷,不污染建筑物。

4封閉式母線的安裝:

本工程對生產設備供電采用3200A和1000A兩種規格的封閉式母線,封閉式母線施工要求高,工程量較大,所以在施工工程中要嚴格遵守施工質量規范要求,保證施工質量。

4.1一般要求:

(1)、封閉插接母線應按設計和產品技術文件規定進行組裝,組裝前應對每段進行絕緣電阻的測定,測量結果應符合設計要求,并做好記錄。

(2)、母線槽,固定距離不得大于2.5m。水平敷設距地高度不應小于2.2m。

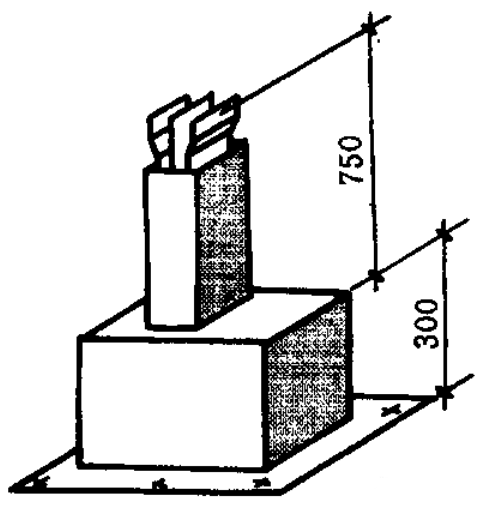

(3)、母線槽的端頭應裝封閉罩(圖1),各段母線槽的外殼的連接應是可拆的,外殼間有跨接地線,兩端應可靠接地。

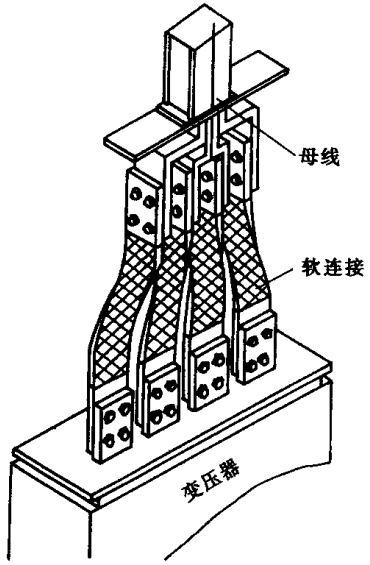

(4)、母線與設備聯接宜采用軟聯接(圖2)。母線緊固螺栓應由廠家配套供應,應用力矩搬手緊固。

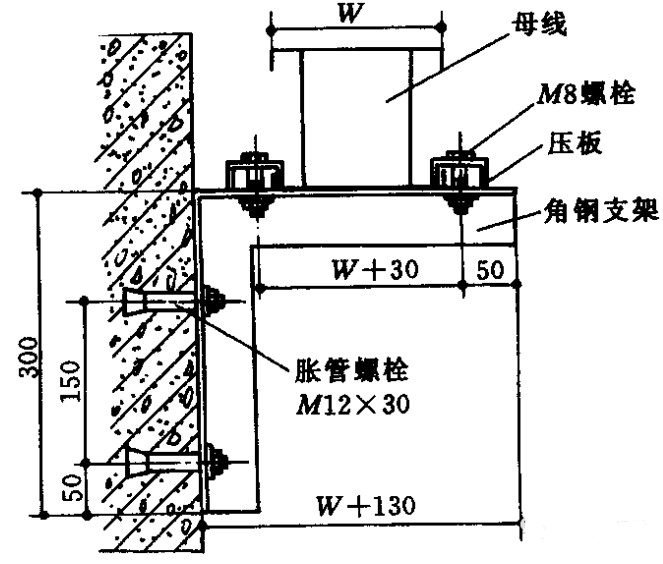

4.2母線槽沿墻水平安裝(圖3)。安裝高度應符合設計要求,無要求時不應距地小于2.2m,母線應可靠固定在支架上。

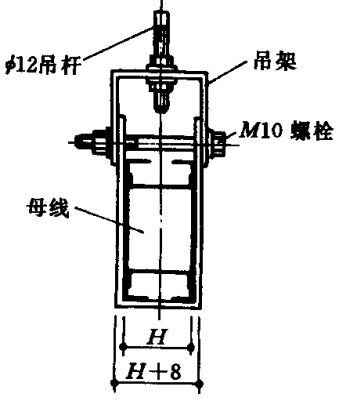

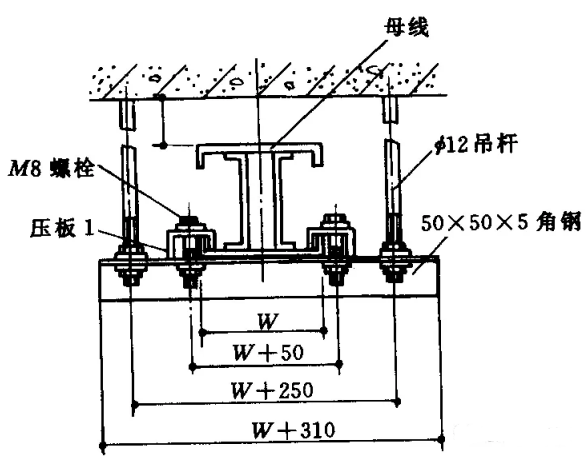

4.3母線槽懸掛吊裝。(圖4、圖5)吊桿直徑應與母線槽重量相適應,螺母應能調節。

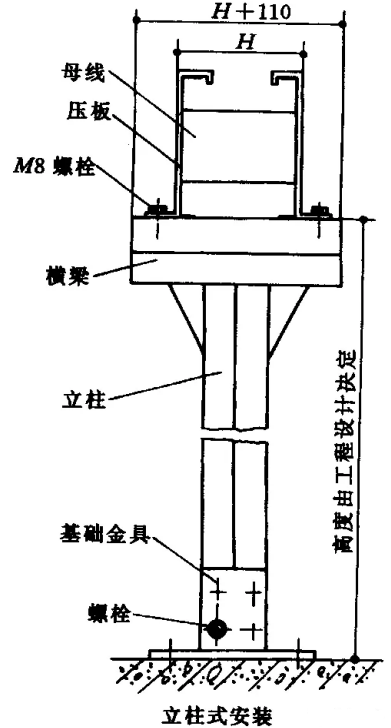

4.4封閉式母線的落地安裝(圖6)。安裝高度應按設計要求,設計無要求時應符合規范要求。立柱可采用鋼管或型鋼制作。

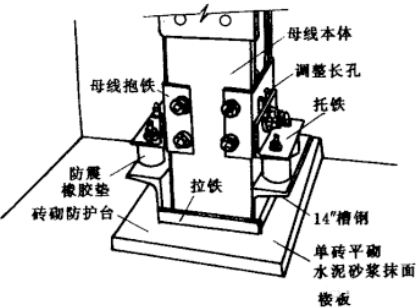

4.5封閉式母線垂直安裝。沿墻或柱子處,應做固定支架,過樓板處應加裝防震裝置,并做防水臺(圖7)。

圖7

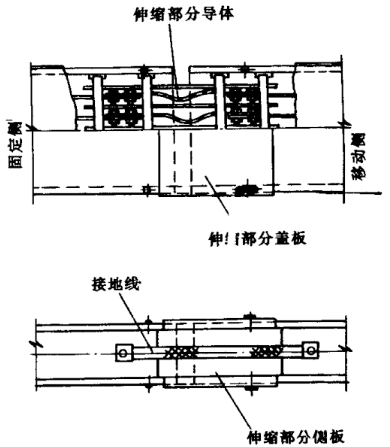

4.6封閉式母線敷設長度超過40m時,應設置伸縮節,跨越建筑物的伸縮縫或沉降縫處,宜采取適應的措施(圖8),設備定貨時,應提出此項要求。

圖8

4.7封閉式母線插接箱安裝應可靠固定,垂直安裝時,安裝高度應符合設計要求,設計無要求時,插接箱底口宜為1.4m(圖9)。

4.8封閉式母線垂直安裝距地1.8m以下應采取保護措施(電氣專用豎井、配電室、電機室、技術層等除外)。

4.9封閉式母線穿越防火墻、防火樓板時,應采取防火隔離措施。

5試運行驗收:

5.1試運行條件:變配電室已達到送電條件,土建及裝飾工程及其他工程全部完工,并清理干凈。

5.2對封閉式母線進行全面的整理,清掃干凈,接頭聯接緊密,相序正確,外殼接地良好。絕緣搖測符合設計要求,并做好記錄。

5.3與插接式母線聯接設備及聯線安裝完畢,母線送電前應進行耐壓試驗,500V以下母線可用500V搖表搖測,絕緣電阻不小于0.5MΩ。

5.4送電要有專人負責,送電程序應為先高壓、后低壓;先干線,后支線;先隔離開關后負荷開關。停電時與上述順序相反。

5.5、車間母線送電前應無掛好有電標志牌,并通知有關單位及人員送電后應有指示燈。

5.6送電空載運行24h無異?,F(xiàn)象,辦理驗收手續,交總包單位使用,同時提交驗收資料。

5.7驗收資料包括:交工驗收單、變更洽商記錄、產品合格證、證明書、測試記錄、運行記錄等。

五、安裝與土建的施工配合:

1、施工各階段安裝與土建各工種在同一作業面穿插施工時,由項目部技術負責人組織有關工種負責人協調制定作業程序,規定合理的時間差、空間差,防止發生沖突,影響工程進度和質量。

2、安裝單位和土建單位密切配合好預埋件、預留孔洞的埋設和預留,重要埋件要保證萬無一失,一般埋件要保證位置到位準確,力爭做到不遺漏、不偏位。

3、留洞由土建施工,安裝配合檢查驗收,土建施工完畢后,要向安裝辦理預留洞交接記錄。

4、安裝施工人員不得隨意在建筑物樓板,墻板上打洞,因特殊原因需要破壞建筑物時,應與土建協商,確定位置后,經土建工程師同意方可打洞,涉及結構的重要部位時,必須征求土建部門和設計院的同意,不可擅自行事。

5、安裝施工過程中,不得污染、損壞墻面、門窗、地面等,土建也應協調搞好安裝成品、半成品的保護,不得隨意搬動已完好的管道、線路、開關、閥門,未交工的廁所,衛生間禁止使用,不得隨意取走預留管口的管堵,互相保護和尊重對方的勞動成果。

六、質量通病的防治:

質量通病的產生,主要原因是工程施工前對質量通病的發生沒有預見,沒有采取有效的防治措施,施工中沒有嚴格按工藝要求施工,關鍵環節點沒有得到控制,跟蹤檢查的力度不夠,致使施工中簡化工序、關鍵環節處理不認真等。各主要分項工程質量通病防治措施:

常產生的質量問題及防治措施

序號

常產生的質量問題

防治措施

1

設備及零部件減少、損壞

開箱清查要細,將缺件、損壞件列好清單,同供貨單位協高解決,加強保管

2

接地保護線遺漏和連接不緊密,缺防緊措施

認真作業,加強自檢、互檢及專檢

3

刷油漆遺漏和污染其它設備支架

加強自檢、互檢對其它工種的成品,認真保護

4

各種型鋼等金屬材料、除銹不凈、刷漆不均勻,有漏刷現象

1.加強材料管理工作,加強工作責任心;2.作好自互檢

5

母線搭接間隙過大,不能滿足要求


1.母線壓接用墊圈應符合規定要求,對于加厚墊圈應在施工準備階段前加工;2.母線搭接處(面)使用板銼,銼平;3.認真檢查

七、成品保護措施:

要把安裝過程和土建工程作為一個整體來對待,在安裝過程中,地面鋪設彩條布,重物和工具放在自制木板上,同時注意保護廠房的墻面、頂板、門窗及油漆、裝飾等防止碰壞。

1、絕緣瓷件、夾持件應妥善保管,輕拿輕放、防止碰傷,已安裝好的瓷件不應承受其他應力,以防損傷。

2、已調平直的母線,不得亂放,不得在母線上放置重物。

3、封閉、插接式母線及其夾持件在裝卸、運輸過程中,應注意輕拿輕放,不得隨意在地上拖拉,不得隨意拆除包裝物。臨時堆放時,應擺放整齊,并有防塵、防水措施,不得在母線上放置建筑材料,不得在母線上作業。如有其它工種作業應對封閉插接母線加保護,以免損傷

4、封閉、插接式母線安裝結束,應采取密封措施。配電間、車間墻壁需二次粉刷時,應防止砂漿、灰塵、油漆等進入母線,并懸掛明顯的標識牌,以防物體撞擊或人為損壞。

5、封閉、插接式母線安裝結束,暫時不能送電,或有其他工種作業,應對母線加以保護,母線送電檢查結束,配電間、電氣室宜關門落鎖,現場設置明顯標志牌,防止人為損壞。

6、安裝、調試、試運行階段應拉好彩條布,畫好警戒線,避免閑雜人員進入。
