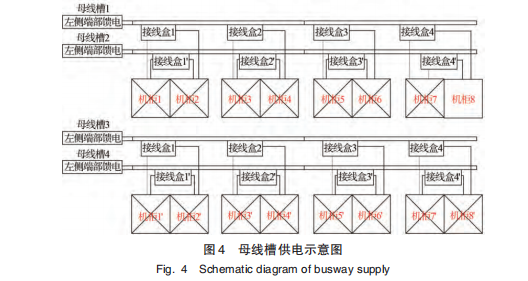

每個機柜平均功率按終期需求6kW進行計算，按平面布置，機房中每列最多為8面機柜，每一列機柜功率為P=8×6kW=48kW，長期最大工作電流I=48/（0.8×3×0.22）=90A。母線截面一般應按最大長期工作電流選取，在年均負荷較大且母線槽距離較長時，一般比按最大長期工作電流選擇的母線槽截面要大些［7-8］。本案例為年均負荷大、且距離較長的情況，末端母線槽規格按160A配置，即每一列機柜配置2條160A母線槽，分別從主備供UPS電源接入

1端部配電模塊配置

端部饋電模塊由每一列機柜對應的主備供母線槽各配置1個接入配電盒，與主干母線槽的插接箱間采用電纜連接。

2機柜端饋電盒配置主備供末端母線槽上安裝機柜端饋電盒，對于服務器機柜和存儲機柜配置32A開關，對工作站機柜和網絡機柜配置16A開關，通過工業連接器與機柜上的PDU插排進行連接。

3智能監控和通信功能配置監控系統采集功能包括開關狀態、電量、功率、功率因數、電壓等。通信功能為通過末端母線槽供電監控平臺向機房動力環境監控系統開放接口并提供監測數據。

4母線槽接地傳統的保護地線PE線放置在母線槽內一側，而新型母線槽采用外殼做PE整體接地。在母線槽強制性標準GB7251.1的7.4條電擊防護的7.4.3.1.5條中規定，如果采用的措施能夠保證電路有持久良好的導電能力，而且載流容量足以承受成套設備中流過的接地故障電流，那么組裝成套設備的各種金屬部件則被認為能夠有效地保證保護電路的連續性。
