母線槽類型

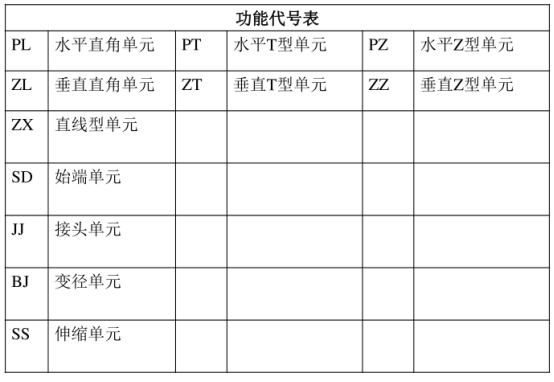

CCXM/F/H188L額定電流(A)功用單元代號長度/插口數目
其間,CCx為產品代號
類別代號:M/F/H別離表明密集型、復合絕緣型、耐火型
188表明規劃序號
導體資料:L表明鋁,銅不表明
應用附件
T型筆直彎頭
T型筆直彎頭主要是作為母線槽在筆直方向進行分支時所運用的銜接單元。
始端箱
始端箱功用一般是為母線槽通過電纜進線或變壓器、開關柜頂部的進線供給鏈接空間和密封保護。
始端單元包含始端箱、始端母線,與變壓器、低壓開關柜銜接時用,其間與開關柜出線銜接,用同標準硬母線;與變壓器銜接,1250A以上用軟銜接端子。
插接箱
插接箱是母線槽輸出分配電能的單元,也可以作為小電流進線箱運用(32A---630A)插接箱必須與插接式直線段配合運用。
鋁合金外殼母線槽
1、加強性鋁合金外殼規劃。
外殼采用鋁合金型材,由兩側板和上下蓋板構成,側板上規劃了散熱片和燕尾槽,有利于母線槽散熱,由加強了外殼強度,便于裝置一起減輕了母線槽重量,可削減裝置支架。
2、無螺釘組裝技能。
外殼上下蓋板與側板銜接不必螺釘、柳釘,也不需焊接而是采用勾、槽和卡簧,因?yàn)橥鈿げ婚_孔,提高了防護等級,且外型漂亮。
.3、全體接地技能。
傳統的保護地線PE線放置在母線槽內一側,因?yàn)殡姶鸥袘?yīng)在保護地線上感應的毛病電流可升高50%,一起三相導電排距PE線間間隔不等,電感也不等,線路較長時,在毛病電流下,三相嚴峻不平衡。采用導電性能良好的非磁性資料鋁合金外殼做保護地線,包圍在導電排四周,因?yàn)樗M可能的接近三相母排,可做到電抗最小,且保護地線與三相母排間隔相等,電抗相同。這樣無論是短時仍是持續相對地短路毛病,這種接地方法都是有效的。因而國際電氣技能委員會發布及提倡電匯排(母線槽)以外殼作為接地導體。
把外殼與接地母排合為一體,也避免了外殼與PE排銜接處
因長時間腐蝕,接觸不良而產生接地連續性不良現象。
4、防腐性能好。5、先進的絕緣工藝。.6、可靠的絕緣方法。
導電排上有絕緣層,相與相之間有一定的空氣間隙,導電排與外禿間還有DMC資料壓制的絕緣墊塊,三重絕緣。
7、優秀的絕緣資料。8、大跨距規劃。
剛度好,6米跨距之間可不必裝置吊架。.9、裝置方便。
注:鋁合金外殼母線槽包含鋁合金鋁導體母線槽和鋁合金銅導體母線槽,鋁合金鋁導體母線槽優勢:導體與外殼材質根本相同,熱脹冷縮影響小、重量輕、裝置方便,接頭與插接處經嚴格處理,不受氧化影響,成本低,比運用電纜出資還小。

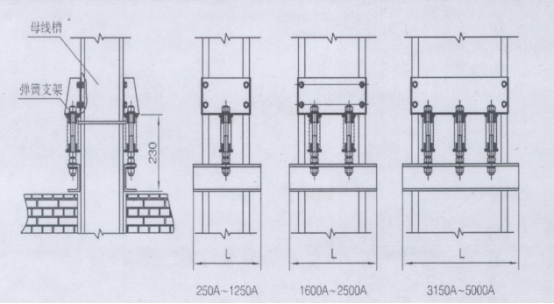

母線槽裝置

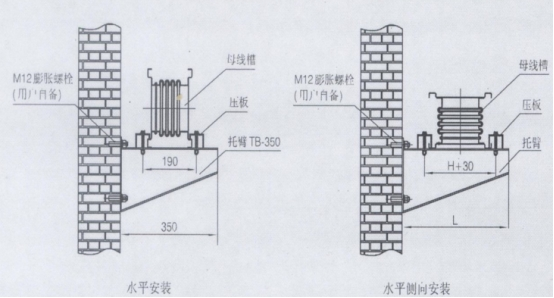

母線槽靠墻裝置時,兩個裝置支架之間的間隔應不大于3m

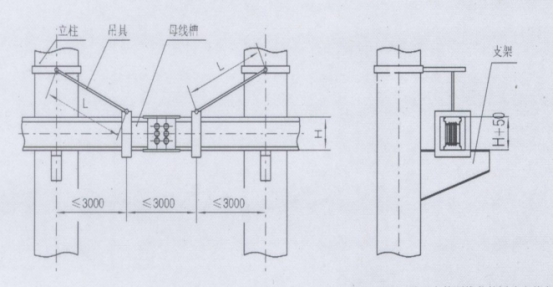

母線槽沿柱間水平吊裝,母線槽沿柱裝置示意圖

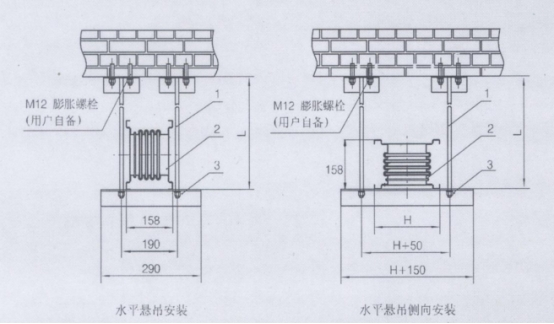

母線槽懸吊裝置母線檔吊式裝置兩裝置文架的間隔不大于3m

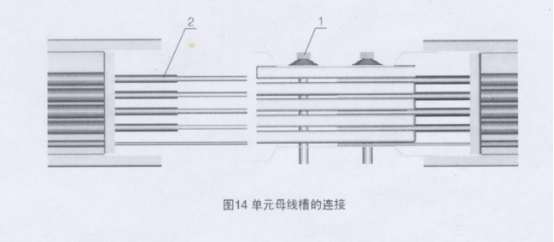

先取出序號1銜接螺栓,然后將序號2母線槽插入,再穿上序號1銜接螺栓,墊入碟形墊圈,用扭力板手將螺母擰緊(扭趴不小于6ONm),然后裝上蓋板(見圖),擰緊接頭螺栓足母線槽銜接的保證。緊固后的接頭查看要求用0.1mm的塞尺不能插進。
裝置結束后,要對何道裝置工序進行認真查看,保證裝置無缺、正確。通電前必須對母線槽體系進行相位和連續性實驗,查看接地電阻和絕緣電阻是否符合要求,槍查與母線槽體系相連的設備相位聯系是否正確,待確認無誤后方可通電。
1一終瑞母線
2一變?nèi)萘抗?jié)
3一T型水平彎頭
4—T型筆直彎頭
5一開關柜
6一吊架
7—z型筆直彎頭
8—z型水平彎頭
9一L型水平彎頭
10—L型筆直彎頭
11一繃簧支架
12一插接開關板
13一樓板
14一層間配電箱
