有關母線槽的母線分類，按使用材質分，可分為銅母線、鋁母線、鋼母線等，按截面形狀分，可分為矩形截面、圓形截面、槽形截面、管形截面等母線，想要了解母線槽的朋友可閱覽本文用作參考。

母線槽如何分類

一、按使用材料

1、銅母線：銅的電阻率低，機械強度高，抗腐蝕性強，是很好的母線材料。但銅的本錢較高。所以，一般只用在含腐蝕性氣體或有強烈振蕩的區域，如接近化工廠或海岸。

2、鋁母線：電阻率約為銅的1.7～2倍，而重量只有銅的30%，所以在長度和電阻相同的情況下，鋁母線的重量?jī)H為銅母線的一半。且鋁母線的造價本錢對比銅更低。

因而，目前我國在屋內和屋外配電裝置中一般都選用鋁母線。

3、鋼母線：長處是機械強度高，價格便宜。缺陷是電阻率太大，為銅的6~8倍，用于溝通時會產生很強的集膚效應，并形成很大的磁滯損耗和渦流損耗。

因而，鋼母線僅用在高壓小容量電路(如電壓互感器回路以及小容量廠用、所用變壓器的高壓側)、作業電流不大于200A的低壓電路、直流電路以及接地裝置回路中。

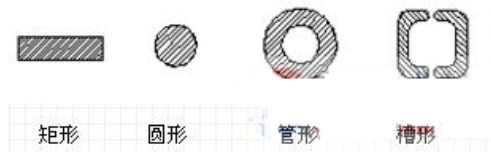

二、按截面形狀

母線槽的母線分類

1、矩形截面

具有散熱條件好，集膚效應小，裝置簡略，連接方便等長處。

常用在35KV及以下的屋內配電裝置中。當作業電流超過最大截面的單條母線之允許電流時，每相可用兩條或三條矩形母線固定在支撐絕緣子上，每條間的間隔應等于一條的厚度，以保證良好的散熱。

2、圓形截面

由于圓形截面不存在電場會集的場所，在35KV以上的野外配電裝置中，為了避免產生電暈，大多選用圓形截面母線。

3、槽形截面

槽形母線的電流散布均勻，與同截面的矩形母線比較，具有集膚效應小、冷卻條件好、金屬材料利用率高、機械強度高等長處。

當母線的作業電流很大，每相需求三條以上的矩形母線才干滿足要求時，一般選用槽形母線。

4、管形截面

管形母線是空心導體，集膚效應小，且電暈放電電壓高。在35KV以上的野外配電裝置中多選用管形母線。

此外，母線槽的母線還可分為軟母線和硬母線。
