密集絕緣母線槽標準定義為將裸母線用絕緣材料掩蓋后，緊貼通道殼體放置，空氣絕緣母線槽標準定義為將母線用絕緣襯墊支撐在殼體內，靠空氣介質絕緣。

密集絕緣母線槽與空氣絕緣母線槽的差異

1、密集絕緣母線槽的標準定義：“將裸母線用絕緣材料掩蓋后，緊貼通道殼體放置”。

2、空氣絕緣母線槽的標準定義：“將母線用絕緣襯墊支撐在殼體內，靠空氣介質絕緣”。

二者的首要差異有兩點，一是結構方式的不同，二是絕緣方法的不同。

怎么選擇及運用？

首要，對兩種不同方式母線槽的功用、特色進行剖析：密集絕緣母線槽從加工角度來看，制作工藝比較復雜；從安全功用來看，絕緣要求要求較高。

其長處較多，即：密集絕緣母線槽載流量大、詳細出色的節能作用、動熱穩定性好、體積小、散熱好、溫升低、適于大功率電流的傳輸。

空氣絕緣母線槽從加工角度剖析，制作工藝比較簡單；在安全功用方面，絕緣要求比密集絕緣母線槽要低，其絕緣方法也比較靈敏（包扎絕緣或不包扎絕緣），分接便利。

其缺點為：載流量較差、溫升高、阻抗值大、散熱欠好、不和適合大電流的傳輸。因而選擇母線槽類型時應從它們的技術性、經濟性去考慮。

載流量（載流量）是查核母線槽產品的重要方針，許多的試驗數據現已證明，密集絕緣母線槽的載流量優于空氣絕緣母線槽的載流量，即：平等規格的導電體載流量相差一個電流等級、乃至更多。

空氣絕緣母線槽載流量較差的首要原因是阻抗值大、使得損耗大、加之散熱欠好、導致容許承載的電流小。

這在大電流的空氣絕緣母線槽中尤為突出。

例：4000A母線槽選用密集絕緣母線槽，電流密度可以選擇1.8A/㎜2左右；而空氣絕緣母線槽只能選擇1.2A/㎜2左右，后者的截面（導電體）要大得多，然后形成成本增加，浪費資源。

合理的選擇母線槽可以大大地前進輸配電系統的安全性和可靠性。

鑒于密布型和空氣型兩者的不同特色，建議配電系統的主干線、饋電部分、電流等級較高的當?shù)剡x擇密集絕緣母線槽最為適合；關于分支較多、電流等級不高的當?shù)乜梢赃x擇空氣絕緣母線槽，其長處是：載流量大、損耗小、平衡電抗、運用便利、下降成本。

詳細選擇規模建議：額定電流1250A以上選用密集絕緣母線槽;1250A以下選用空氣絕緣母線槽或密集絕緣母線槽（1250以上不宜選用空氣絕緣母線槽，其首要缺點是：損耗大、成本高）。

例：天津××××大廈工程變電所低壓側，電流等級3150A，前期選用了空氣絕緣母線槽，其導電體的截面積是依照密集絕緣母線槽導電體的截面積（相同電流等級）進行的選擇經現場抽樣試驗溫增值已到達90K，比標準高出30K。后經調整選用了密集絕緣母線槽，經試驗溫升只有50K，產品滿意標準要求，得到了用戶好評，許多的試驗數據已證明了以上觀點。

用戶在選擇母線槽時應依據不同的運用場所來承認母線槽的類型、母線槽的防護等級，并依據所需容量承認母線槽電流等級。

留意：工廠提供的母線槽產品應與經過全面型式試驗的母線槽產品相符。

嚴厲避免型式試驗是一種產品，提供給用戶的又是另一種產品。

工程上的送電試驗是不能作為全面查驗母線槽功用的依據，工程上的送電電流很小，不能到達滿負荷工作，是不能說明任何問題的。

母線槽試工作應該是長時間、滿負荷的工作，這樣才華查核母線槽載流量是否到達規則的額定值及絕緣材料的可靠性。

正確選擇母線槽的載流量關系到整個配電系統的安全性及可靠性，因而應遵從：“母線槽的容許載流量，一定要大于所運用的過電流保護裝置的額定電流，并且它還要大于所呈現的最大負載電流”。

密集絕緣母線槽的一系列功能特色，使得這類產品已被稱之為“節能產品”。

因為密集絕緣母線槽的優越性，決定了它的開展空間。隨著國民經濟的開展，高層建筑、超高層建筑、大型公共設施的興起，節約能源、下降配電線路的電壓損失已成為更重要、更優先考慮的問題。

密集絕緣母線槽的呈現必將會在整個輸配電系統中逐步代替空氣絕緣母線槽，發揮其越來越大的作用。

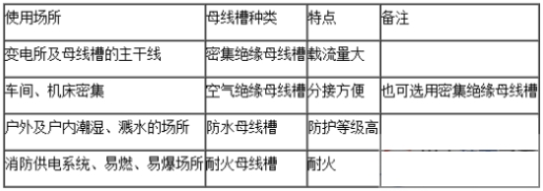

按照不同的運用場所選擇合適母線槽，見表1

母線槽的防護等級應根據不同的運用場所進行確認，見表2
