有關母線槽的母線分類,按運用材質分,可分為銅母線、鋁母線、鋼母線等,按截面外形分,可分為矩形截面、圓形截面、槽形截面、管形截面等母線,想要理解母線槽的朋友可閱覽本文用作參考。
母線槽如何分類
一、按運用材質
1、銅母線:銅的電阻率低,機械強度高,抗腐蝕性強,是很好的母線材質。但銅的本錢較高。所以,普通只用在含腐蝕性氣體或有激烈振蕩的區域,如接近化工廠或海岸。
2、鋁母線:電阻率約為銅的1.7~2倍,而重量只要銅的30%,所以在長度和電阻相同的狀況下,鋁母線的重量僅為銅母線的一半。且鋁母線的造價本錢比照銅更低。
因此,目前我國在屋內和屋外配電安裝中普通都選用鋁母線。
3、鋼母線:優點是機械強度高,價錢廉價。缺陷是電阻率太大,為銅的6~8倍,用于溝通時會產生很強的集膚效應,并構成很大的磁滯損耗和渦流損耗。
因此,鋼母線僅用在高壓小容量電路(如電壓互感器回路以及小容量廠用、所用變壓器的高壓側)、作業電流不大于200A的低壓電路、直流電路以及接地安裝回路中。

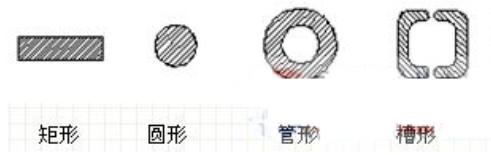

二、按截面外形
母線槽的母線分類
1、矩形截面
具有散熱條件好,集膚效應小,安裝簡單,銜接便當?shù)葍?yōu)點。
常用在35KV及以下的屋內配電安裝中。當作業電流超越最大截面的單條母線之允許電流時,每相可用兩條或三條矩形母線固定在支撐絕緣子上,每條間的距離應等于一條的厚度,以保證良好的散熱。
2、圓形截面
由于圓形截面不存在電場會集的場所,在35KV以上的野外配電安裝中,為了防止產生電暈,大多選用圓形截面母線。
3、槽形截面
槽形母線的電流分布平均,與同截面的矩形母線比擬,具有集膚效應小、冷卻條件好、金屬材質應用率高、機械強度高等優點。
當母線的作業電流很大,每相需求三條以上的矩形母線才干滿足請求時,普通選用槽形母線。
4、管形截面
管形母線是空心導體,集膚效應小,且電暈放電電壓高。在35KV以上的野外配電安裝中多選用管形母線。
此外,母線槽的母線還可分為軟母線和硬母線。
