非固定銜接主接線辦法的母線槽的長處是工作辦法靈活，但相應的母差保護有必要切換其差流回路和出口回路，使其與工作辦法保持一致。為削減人工干預(繁瑣并容易失誤)，不論是集成電路還是微機母差保護都引入刀閘輔佐接點，據此承認工作辦法，切換內部回路。這個辦法直接有效，但難以消除繼電保護專業人員的憂慮，即:在現有刀閘輔佐接點和其引入環節并非十分可靠的情況下，怎樣保證母差保護的正確動作?為此，繼電保護研究人員做了兩方面的探索:一種辦法是一同引入每一副刀閘的常開接點和常閉接點，以兩對接點的組合來判別刀閘情況，這不光占用了大量開入通道和電纜，而且只能消除引入環節構成的差錯，而不能解決由刀閘輔佐接點一次設備的損壞而導致的差錯;第二種嘗試是摒棄刀閘輔佐接點，運用微機的核算功用，經過負荷電流核算來判別母線槽工作辦法，但由于等電流元件(雙回線或同一電廠中出力相同的發電機)和空載、輕載元件的存在，這種嘗試仍未成功。
本文提出了一套新的方案:在微機保護渠道上，以刀閘輔佐接點為主，以各單元負荷電流的核算來校驗刀閘輔佐接點的正確性并主動糾正其差錯。每副刀閘仍引入一對接點，由微機實時核算電流瞬時值，依據電流判據，將穩態與暫態判別相結合，實時發現并糾正輔佐接點的差錯，減輕工作人員的擔負，進步母差保護動作的正確率。
1刀閘輔佐接點的犯錯辦法及其對母差保護的影響
1.1刀閘輔佐接點犯錯辦法的分類
這兒說的刀閘輔佐接點犯錯是指:在保護設備及其外部接線經校驗正確、投入工作后，由于刀閘一次設備、引入電纜和端子或設備內部開入通道的原因，使微機讀入的工作辦法與實踐工作辦法不一致。由此可將刀閘輔佐接點犯錯辦法歸納為以下3類:
a.刀閘主接點已閉合而輔佐接點讀入仍為0(閉合為1，開斷為0)，稱之為接點不良。
b.刀閘主接點已開斷而輔佐接點讀入仍為1(閉合為1，開斷為0)，稱之為接點粘連。
c.讀入值在0、1間翻轉不定，稱之為接點顫抖。
1.2刀閘輔佐接點犯錯對母差保護的影響
在非固定銜接主接線辦法中，以雙母線槽接線辦法最為典型，以下剖析均以雙母線槽為例。
由刀閘輔佐接點構成的母線槽工作辦法字，在微機母差保護中是用來核算各段母線槽分差(小差)電流、切換各單元出口回路的，其作用只對保護的選擇性發生影響。而區分母線槽區內、區外缺點則是由不受母線槽工作辦法影響的總差(大差)電流來判別。下面是雙母線槽工作進程中或許出現的情況。
1.2.1接點不良對母差保護的影響
接點不良表現為兩種情況:
a.某一單元已投入工作，而保護未將其電流互感器(TA)電流參與相應差流回路。若該單元是電源或?qū)?cè)有電源的負荷，則或許構成保護拒動(缺點就發生在這段母線槽上)或失掉選擇性。若該單元是空載或輕載負荷，則對保護無大的影響。
b.某一單元倒閘進程中，兩把刀閘都已閉合，而保護設備沒有切換入互聯情況。由于此時兩條母線槽現已將兩把刀閘連在一同，部分電流流過刀閘而不經過母聯TA，假設仍然判分差電流選擇切除母線槽，將降低保護靈敏度或延伸缺點切除時間。
1.2.2接點粘連對母差保護的影響
接點粘連也分兩種情況:
a.某一單元已投入工作，而保護未將其電流互感器(TA)電流參與相應差流回路。若該單元是電源或?qū)?cè)有電源的負荷，則或許構成保護拒動(缺點就發生在這段母線槽上)或失掉選擇性。若該單元是空載或輕載負荷，則對保護無大的影響。
b.某一單元倒閘進程中，兩把刀閘都已閉合，而保護設備沒有切換入互聯情況。由于此時兩條母線槽現已將兩把刀閘連在一同，部分電流流過刀閘而不經過母聯TA，假設仍然判分差電流選擇切除母線槽，將降低保護靈敏度或延伸缺點切除時間。
1.2.2接點粘連對母差保護的影響
接點粘連也分兩種情況:
a.倒閘進程結束，擺開其中一把刀閘而其接點粘連，保護設備仍處在互聯(非選擇)辦法，一旦發生區內缺點，將擴展缺點切除規劃。
b.某一單元開關斷開，退出工作，刀閘擺開而接點粘連。在該單元下一次投入前不影響保護工作，但當該單元再次投入于另一條母線槽上時，母差保護誤入互聯辦法，其作用同上。
1.2.3接點顫抖對母差保護的影響
接點顫抖是由觸點接觸不良或其他原因構成。如不能及時發現，它對保護的影響就取決于缺點發生時輔佐接點的情況，假設剛好此時與主接點不符，其現象就是接點不良或接點粘連中的一種。
經過以上剖析可知，輔佐接點的差錯雖然不會構成保護誤動，但將導致拒動或擴展缺點切除規劃。為防止上述作用發生，應充分發揮微機保護核算與自檢的優勢，及時發現并糾正接點的差錯。
2新方案對微機保護渠道的要求
微機渠道要能在每個采樣距離內完結大差和小差電流瞬時值的核算，能夠在完結差動保護核算量的一同完結本方案的判別進程。
保護設備的電流測量精度越高，運用本方案的作用也越好。
由于設備對母線槽工作辦法自校正，所以要有人機界面告知工作人員現有接點情況、犯錯方位、糾正作用。
由于倒閘進程的特殊性，設一中央信號“母線槽互聯”，在兩段母線槽互聯時點亮，倒閘結束母線槽分隔時熄滅。另設一中央信號“接點犯錯”，用于在發現刀閘輔佐接點差錯時提示值班人員。
為便利保護投入時輔佐接點的檢修，能夠在保護屏上強制設置刀閘接點方位。
3刀閘輔佐接點犯錯的判據
3.1有電流而無刀閘接點
首要想到的是:某單元TA電流不為00，而該單元兩把刀閘都開斷，則該單元必定是接點不良。即:
其中im是m單元流過的電流瞬時值；ε是大于0的正數；Sm1是m單元Ⅰ母刀閘情況，
閉合為1，開斷為0；Sm2是m單元Ⅱ母刀閘情況，閉合為1，開斷為0。
判據(1)直觀簡練，并能承認刀閘犯錯坐落哪一個單元，但適用面窄，且無法承認怎樣糾正差錯。
3.2兩段母線槽分差電流之和等于總差電流
由于刀閘輔佐接點是用來核算分差(小差)電流的，所以可用小差電流的核算作用
來校驗工作辦法的正確性。穩態情況下小差電流處于平衡情況，即：
判據(2)有局限性，一切下列情況該判據都不適用:a.發生區內缺點時，小差電流不平衡;
b.發生區外缺點而TA豐滿時，小差電流不平衡;c.TA斷線時，也使小差電流不為0;
d.倒閘進程中兩條母線槽經刀閘相連，而刀閘上有電流。
由于電流的原因構成小差不平衡，同樣也會影響到大差。在刀閘輔佐接點正確的情況下，大差等于小差之和，即:
需求留意的是，當一個單元兩把刀閘都閉合時其電流不能重復計入小差，即該電流計入了Ⅰ母小差，則不參與Ⅱ母小差的核算，反之亦然。式(3)作為本文提出的校驗刀閘輔佐接點正確性的通用判據，不論母線槽工作辦法怎樣改動，流經母線槽的電流怎樣改動，都能夠用此判據。只需刀閘犯錯的單元TA有電流，就能夠發現差錯。
3.3母線槽是否處于互聯的判別

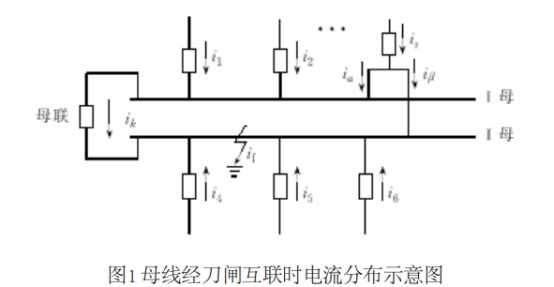

判據(3)雖然在母線槽互聯時適用，但它不能判別母線槽是否處于互聯情況。這是非常重要的，由于母線槽互聯時需將保護切換至非選擇情況(只以大差判據作為出口依據，發生區內缺點則將兩段母線槽全部切除)。母線槽互聯時，電流在兩條母線槽上的散布如圖1所示。
發生區內缺點時，則在缺點段母線槽小差電流中加上缺點電流ip0從以上剖析可知，除非極特殊的電流分配，流經刀閘的電流不為0，所以此時兩段母線槽的小差電流均不為0，而且滿意判據(3)。因此母線槽互聯的判據就是:
3.4接點顫抖的判據
實踐工作中，對同一副刀閘在一個時段內不或許重復多次操作。能夠?qū)Φ堕l變位的情況作計算，當同一接點短時間內改動多次時，即可判其接點顫抖。
3.5用瞬時值判別的實時性
為了能實時發現并糾正刀閘輔佐接點的差錯，有必要用瞬時值來核算大差和小差電流?？紤]到在電流波形過零點±30°規劃內，電流瞬時值的巨細或許不滿意判據的靈敏度，所以最多不逾越(20/6)ms就能依據以上判據判別出接點差錯并糾正。
4怎樣承認犯錯接點并糾正差錯在評論這個問題前，先作兩個假定:
a.每個犯錯單元的電流都能被檢測到;
b.在同一時間(20/6ms內)，只發生一次接點差錯。
關于這兩個假定的合理性在第5節中將專門予以說明。
4.1穩態工作時的判別流程
穩態工作是指沒有區內、區外缺點發生，差動判據也未發動的時段。保護投入工作后，微機實時核算每個采樣點的大差和小差電流瞬時值(差動保護也需求)。首要判別是否有兩把刀閘一同閉合的單元，用判據(4)來驗證。假設此時母線槽的確處于互聯情況，則保護進入非選擇性辦法，并點亮“母線槽互聯”信號。假設不是，則嘗試將該單元的電流參與Ⅰ母或Ⅱ母的母差回路，如能使兩段小差都為0，該單元就連在這段母線槽上;不然，將該單元連于刀閘后合的那段母線槽，顯示犯錯信息，點亮“接點犯錯”信號。
假設沒有兩把刀閘一同閉合的單元，則不斷用判據(⑶來校驗刀閘輔佐接點。一旦發現差錯，發動判據(1)，對各單元電流進行巡檢，即可找到有電流卻兩把刀閘都未閉合的單元。嘗試將該單元的電流計入Ⅰ母和Ⅱ母的母差回路。若聯于Ⅰ母時滿意判據(3)，則可判定該單元Ⅰ母刀閘接點不良，上報該信息，并按此修改工作辦法字;若聯于Ⅱ母時滿意判據(3)，則可判定該單元Ⅱ母刀閘接點不良，與上述情況相似處理。4.2暫態進程時的判別暫態進程是指母線槽發生區內或區外缺點，差動判據發動，保護還未出口的時段。暫態進程中各單元的電流都要發生改動，構成新的平衡，而判據(1)、判據(3)、判據(4)在暫態進程都能適用，因此運用暫態進程中的電流值從頭對刀閘輔佐接點作一次校驗是對穩態判別的有利彌補。這樣做也使保護具有了在接點犯錯一同發生缺點時正確動作的才干。對接點差錯的判別辦法與穩態時相同，關鍵是發現接點差錯時，要立即用新的工作辦法字修改原先的小差電流，從頭用差動判據決議保護的動作行為。
5對兩點假定的說明
5.1為什么說接點犯錯單元的電流能被檢測到
跟著微機采樣技術不斷進步，設備固有的測量誤差不斷減小，運用高分辨率的A/D完全能夠精確測量10mA量級的電流。所以大多數輕載單元的電流都足以被檢測到，而且只需其對側有電源，在發生母線槽缺點時其電流也足夠大，關于空載單元，誤切或不切對體系或設備都沒有影響。對那些開關已斷開的單元也是一個道理。
5.2在同一時間只發生一次刀閘輔佐接點差錯
由于每個刀閘輔佐接點及其引入環節都相對獨立，同一個原因不會構成多個接點差錯(開入正電源消失在外，此時設備閉鎖)。對判據⑴，只要同一單元的兩個刀閘輔佐接點一同犯錯才失效;對判據(3)，只要對空載單元的接點犯錯不能被及時發現，但這不影響其對第2次犯錯的校正。跟著一次設備制作水平的不斷進步和二次接線的標準，一同出現兩次接點差錯的概率很小。
6總結
本文提出的方案雖然沒有免除母線槽保護設備為完成工作辦法自適應對刀閘輔佐接點的依靠，但它將刀閘輔佐接點與電流辨認兩種辦法的優勢結合起來，最大極限地使母線槽保護在接點犯錯時也能正常工作、正確動作，削減了工作值班人員的擔負，進步了母線槽保護投運率和動作正確率。
