母線槽安裝施工
一、編制依據:
1、建設工程施工投標文件、答疑文件、圖紙會審文件及現場踏勘狀況。
2、建設工程施工圖紙。
3、國家現行標準、行業及當?shù)貜?qiáng)制性標準、規程、查驗標準。
4、工業設備安裝有限公司質量、環境、職業健康安全一體化《辦理手冊》、《程序文件》、《作業指導書》和《施工工藝標準》等企業標準。
5、修建電氣工程施工質量查驗規GB50303-2002
6、《電力建設安全作業規程》
7、產品出廠安裝說明書
二、工程概況:
工程稱號:
工程地址:
建設規模:
建設單位:
母線槽用途:本修建是工業生產為主。母線槽首要分為3200A和1000A兩種標準,材質為鋁制母線槽。
三、施工預備
1、技能預備
1.1設備及資料要求
(1)、封閉插接母線槽應有出廠合格證、安裝技能文件。技術文件應包含額外電壓、額外容量、實驗報告等技能數據。類型、標準、電壓等級、應契合規劃要求。
(2)、各種標準的型鋼應無顯著銹蝕,卡件、各種螺栓、墊圈應契合規劃要求,應是熱鍍鋅制品
(3)、其它資料:防腐油漆、面漆、電焊條等應有出廠合格證。
1.2作業條件:
(1)、施工圖紙及產品技能文件完全。
(2)、封閉插接母線槽安裝部位的修建裝修工程悉數結束。暖衛通風工程安裝結束。(3)、電氣設備(變壓器、開關柜等)安裝結束,且查驗合格。
(4)、合作土建裝修,確保其安裝方位及尺度正確無誤。
(5)、進行母線槽的查驗作業,查看出場資料的標準、類型、數量應與圖紙共同,附件、備件、質量證明文件及技能文件完全,一起應契合標準要求,按照監理的要求及時進行施工前的報驗,并作好查驗記載。
(6)、做好施工圖的審查、會審作業,并應參加規劃交底。
(7)、仔細學習有關的施工及查驗標準,掌握其技能標準,并按規劃要求施工。
(8)、做好施工前的技能交底和記載。
2、首要東西
安裝機具設備:
2.1首要機具:作業臺、臺虎鉗、鋼鋸、鎯頭、油壓煨彎器、電鉆、電錘、電焊機、力矩扳手等。
2.2測試東西:鋼角尺、鋼卷尺、水平尺、絕緣搖表等。
四.工藝流程
本工程對生產設備供電選用3200A和1000A兩種標準的封閉式母線槽,封閉式母線槽施工要求高,工程量較大,所以在施工工程中要嚴厲遵守施工質量標準要求,確保施工質量。
1工藝流程:
設備點件查看→支架制造及安裝→封閉插接母線槽安裝→試運轉查驗
2設備點件查看:
2.1設備開箱點件查看,應有安裝單位、建設單位或供貨單位共同進行,并做好記載。
2.2依據裝箱單查看設備及附件,其標準、數量、品種應契合規劃要求。
2.3查看設備及附件,分段標志應清晰完全、外觀無損害變形,母線槽絕緣電阻契合規劃要求。
2.4查看發現設備及附件不契合規劃和質量要求時,有必要進行妥善處理,經過規劃認可后再進行安裝。
3支架制造及安裝:
支架制造和安裝應按規劃和產品技能文件的規則制造和安裝,如規劃和產品技能文件無規則時,按下列要求制造和安裝。
3.1支架制造:
(1)、依據施工現場結構類型,支架應選用角鋼或槽鋼制造。應選用“一”字型、“1”型、“U”字型、“T”字型四種型式。
(2)、支架的加工制造按選好的類型,丈量好的尺度斷料制造,斷料嚴禁氣焊切開,加工尺度最大差錯5mm。
(3)、型鋼架的煨彎宜運用臺鉗用鎯頭打制,也可運用油壓煨彎器用模具頂制。
(4)、支架上鉆孔運用臺鉆或手電鉆鉆孔,不得用氣焊割孔,孔徑不得大于固定螺栓直徑2mm。
(5)、螺桿套扣,運用套絲機或套絲板加工,不許斷絲。
3.2支架的安裝:
(1)、封閉插接母線槽的另彎處以及與箱(盤)連接處有必要加支架。直段插生產建設母線槽支架的間隔不該大于2m。
(2)、埋注支架用水泥砂漿,灰砂比1∶3。425號及其以上水泥,應注灰飽滿、嚴實、不高出墻面,埋深不少于80mm。
(3)、膨脹螺栓固定支架不少于兩條。一個吊架運用兩根吊桿,固定結實,螺扣外露2~4扣,膨脹螺栓應加平墊和繃簧墊,吊架運用雙螺母夾緊。
(4)、支架及支架與埋件焊接處刷防腐油漆應均勻,無漏刷,不污染修建物。
4封閉式母線槽的安裝:
本工程對生產設備供電選用3200A和1000A兩種標準的封閉式母線槽,封閉式母線槽施工要求高,工程量較大,所以在施工工程中要嚴厲遵守施工質量標準要求,確保施工質量。
4.1一般要求:
(1)、封閉插接母線槽應按規劃和產品技能文件規則進行拼裝,拼裝前應對每段進行絕緣電阻的測定,丈量成果應契合規劃要求,并做好記載。
(2)、母線槽,固定間隔不得大于2.5m。水平敷設距地高度不該小于2.2m。
(3)、母線槽的端頭應裝封閉罩(圖1),各段母線槽的外殼的連接應是可拆的,外殼間有跨接地線,兩頭應牢靠接地。

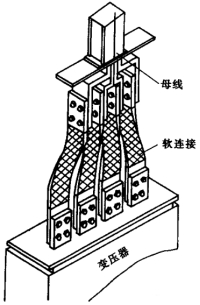

(4)、母線槽與設備聯接宜選用軟聯接(圖2)。母線槽緊固螺栓應由廠家配套供給,運用力矩搬手緊固。

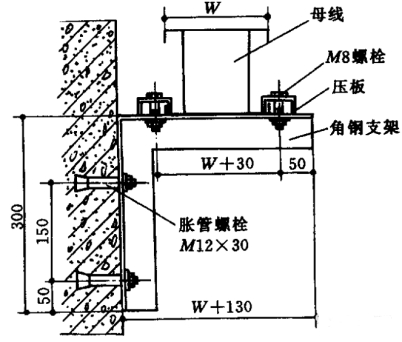

4.2母線槽沿墻水平安裝(圖3)。安裝高度應契合規劃要求,無要求時不該距地小于2.2m,母線槽應牢靠固定在支架上。

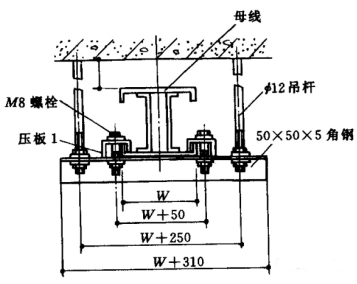

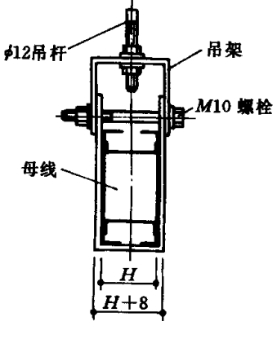

4.3母線槽懸掛吊裝。(圖4、圖5)吊桿直徑應與母線槽分量相適應,螺母應能調理。

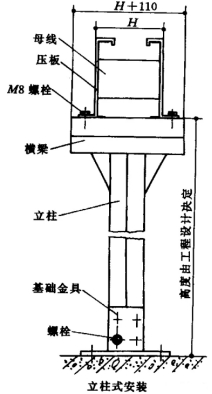

4.4封閉式母線槽的落地安裝(圖6)。安裝高度應按規劃要求,規劃無要求時應契合標準要求。立柱可選用鋼管或型鋼制造。

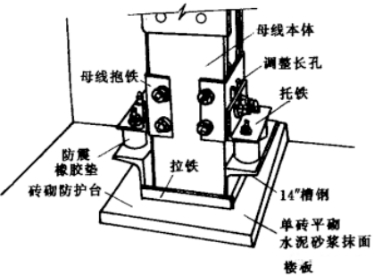

4.5封閉式母線槽筆直安裝。沿墻或柱子處,應做固定支架,過樓板處應加裝防震安裝,并做防水臺(圖7)。
圖7

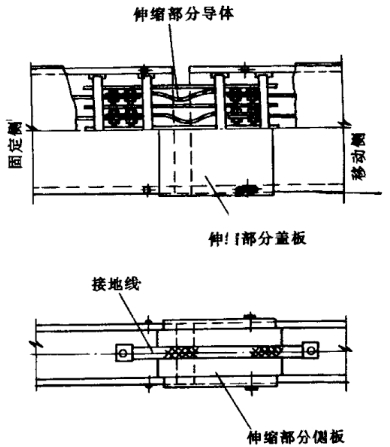

4.6封閉式母線槽敷設長度超過40m時,應設置彈性節,跨過修建物的彈性縫或沉降縫處,宜采納適應的辦法(圖8),設備定貨時,應提出此項要求。
圖8
4.7封閉式母線槽插接箱安裝應牢靠固定,筆直安裝時,安裝高度應契合規劃要求,規劃無要求時,插接箱底口宜為1.4m(圖9)。
4.8封閉式母線槽筆直安裝距地1.8m以下應采納維護辦法(電氣專用豎井、配電室、電機室、技能層等除外)。
4.9封閉式母線槽穿越防火墻、防火樓板時,應采納防火阻隔辦法。
5試運轉查驗:
5.1試運轉條件:變配電室已達到送電條件,土建及裝修工程及其他工程悉數完工,并收拾潔凈。
5.2對封閉式母線槽進行全面的收拾,打掃潔凈,接頭聯接緊密,相序正確,外殼接地良好。絕緣搖測契合規劃要求,并做好記載。
5.3與插接式母線槽聯接設備及聯線安裝結束,母線槽送電前應進行耐壓實驗,500V以下母線槽可用500V搖表搖測,絕緣電阻不小于0.5MΩ。
5.4送電要有專人擔任,送電程序應為先高壓、后低壓;先干線,后支線;先阻隔開關后負荷開關。停電時與上述次序相反。
5.5、車間母線槽送電前應無掛好有電標志牌,并通知有關單位及人員送電后應有指示燈。
5.6送電空載運轉24h無異?,F(xiàn)象,辦理查驗手續,交總包單位運用,一起提交查驗資料。
5.7查驗資料包含:交工查驗單、變更恰談?dòng)涊d、產品合格證、證明書、測試記載、運轉記載等。
五、安裝與土建的施工合作:
1、施工各階段安裝與土建各工種在同一作業面穿插施工時,由項目部技能擔任人組織有關工種擔任人協調擬定作業程序,規則合理的時間差、空間差,避免發生沖突,影響工程進度和質量。
2、安裝單位和土建單位密切合作好預埋件、預留孔洞的埋設和預留,重要埋件要確保萬無一失,一般埋件要確保方位到位精確,力求做到不遺失、不偏位。
3、留洞由土建施工,安裝合作查看查驗,土建施工結束后,要向安裝辦理預留洞交接記載。
4、安裝施工人員不得隨意在修建物樓板,墻板上打洞,因特殊原因需求破壞修建物時,應與土建洽談,確認方位后,經土建工程師贊同方可打洞,觸及結構的重要部位時,有必要征求土建部分和規劃院的贊同,不可擅自行事。
5、安裝施工進程中,不得污染、損壞墻面、門窗、地上等,土建也應協調搞好安裝制品、半制品的維護,不得隨意搬動已完好的管道、線路、開關、閥門,未交工的廁所,衛生間制止運用,不得隨意取走預留管口的管堵,互相維護和尊重對方的勞動成果。
六、質量通病的防治:
質量通病的發生,首要原因是工程施工前對質量通病的發生沒有預見,沒有采納有效的防治辦法,施工中沒有嚴厲按工藝要求施工,關鍵環節點沒有得到操控,盯梢查看的力度不行,致使施工中簡化工序、關鍵環節處理不仔細等。各首要分項工程質量通病防治辦法:
常發生的質量問題及防治辦法
序號 |
常發生的質量問題 |
防治辦法 |
1 |
設備及零部件減少、損壞 |
開箱清查要細,將缺件、損壞件列好清單,同供貨單位協高處理,加強保管 |
2 |
接地維護線遺失和連接不緊密,缺防緊辦法 |
仔細作業,加強自檢、互檢及專檢 |
3 |
刷油漆遺失和污染其它設備支架 |
加強自檢、互檢對其它工種的制品,仔細維護 |
4 |
各種型鋼等金屬資料、除銹不凈、刷漆不均勻,有漏刷現象 |
1.加強資料辦理作業,加強作業責任心;2.作好自互檢 |
5 |
母線槽搭接空隙過大,不能滿足要求
|
1.母線槽壓接用墊圈應契合規則要求,關于加厚墊圈應在施工預備階段前加工;2.母線槽搭接處(面)運用板銼,銼平;3.仔細查看 |
七、制品維護辦法:
要把安裝進程和土建工程作為一個整體來對待,在安裝進程中,地上鋪設彩條布,重物和東西放在自制木板上,一起留意維護廠房的墻面、頂板、門窗及油漆、裝修等避免碰壞。
1、絕緣瓷件、夾持件應妥善保管,輕拿輕放、避免碰傷,已安裝好的瓷件不該承受其他應力,以防損害。
2、已調平直的母線槽,不得亂放,不得在母線槽上放置重物。
3、封閉、插接式母線槽及其夾持件在裝卸、運送進程中,應留意輕拿輕放,不得隨意在地上拖拉,不得隨意撤除包裝物。臨時堆積時,應擺放整齊,并有防塵、防水辦法,不得在母線槽上放置修建資料,不得在母線槽上作業。如有其它工種作業應對封閉插接母線槽加維護,避免損害
4、封閉、插接式母線槽安裝結束,應采納密封辦法。配電間、車間墻面需二次粉刷時,應避免砂漿、塵埃、油漆等進入母線槽,并懸掛顯著的標識牌,以防物體碰擊或人為損壞。
5、封閉、插接式母線槽安裝結束,暫時不能送電,或有其他工種作業,應對母線槽加以維護,母線槽送電查看結束,配電間、電氣室宜關門落鎖,現場設置顯著標志牌,避免人為損壞。
6、安裝、調試、試運轉階段應拉好彩條布,畫好警戒線,避免閑雜人員進入。
