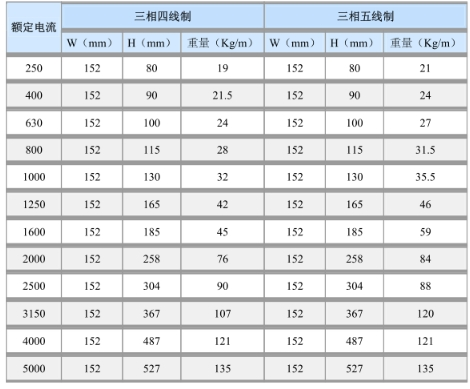

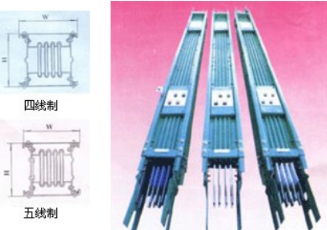

什么是密集型插接式母線槽？它有什么特色？

密集型插接式母線槽且有體積小、強度高、電流等級高，多使用于高層建筑、多層工業廠房，工廠變配電室等場所，其技能功用契合GB7251-97和IEC439.2規范要求。

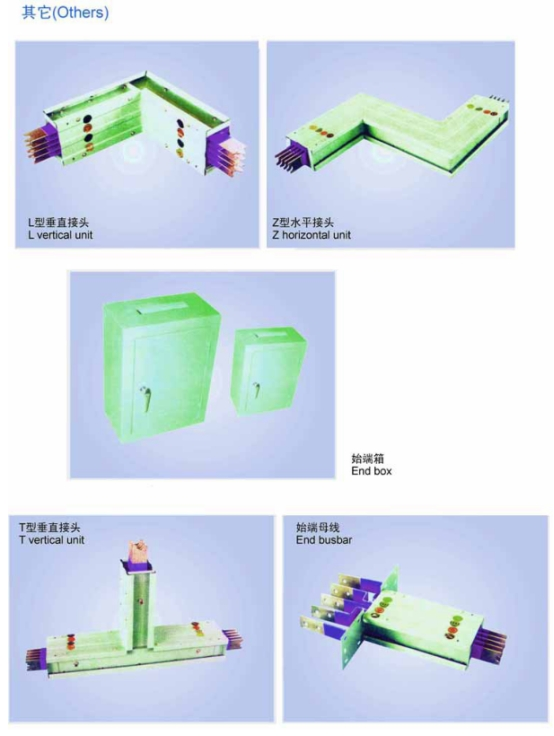

功用單元代號:

A四通母線

S始端母線

Z終端母線

LSL型水平接頭

LCL型筆直接頭

TST型水平接頭

TCT型筆直接頭

P膨脹接頭

BY變?nèi)萘拷宇^

BX調節接頭

SC+型筆直接頭

ZSZ型水平接頭

ZCZ型筆直接頭

SH始端進線箱

空氣絕緣型關閉母線槽的規劃特色:

(1)單螺栓夾緊端子

母線槽規劃選用了先進的單螺栓夾緊端子，為母線槽單元銜接元件，因?yàn)樗奶貏e結構，能夠避免裝置時的錯誤操作，一起只要擰緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元銜接起來。

(⑵)高防護等級插孔

在插孔處規劃了安全防護擋板，只有當防護擋板擺開時，插接箱才干刺進，插孔平常不用時可將防護板拉閉并加鉛關閉死，避免了在插口處灰塵和異物的進入，然后進步了母線槽的防護功用，避免誤操作，使得安全性得到了極大的進步。

母線槽產品類型闡明、結構及技能參數

(3)外殼(防護殼)級次數

首要規劃5個電流等級，只選用了3個級次的外殼。這樣當體系按相鄰等級變換容量時無需替換外殼，如400A變630A時，外殼尺度相同。因而大大便利了裝置。

(4)傳輸電能大

此類母線槽的規劃為別離空氣絕緣式，此方法改進了母線槽的散熱性，下降了阻抗，達到了母線最佳的輸電功用。

(5)成套性好

有各種功用的銜接單元，可滿意大部分輸配電工程的需求。

2A高強關閉母線槽

母線槽產品--高強關閉母線槽

產品特色及使用:

高強關閉型母線槽在空氣型和密集型母

線的基礎上，對外型結構的規劃進行了改進。選用成型機成型，使其具有較好的支撐強度，處理了大跨度無法支撐吊裝的困惑。

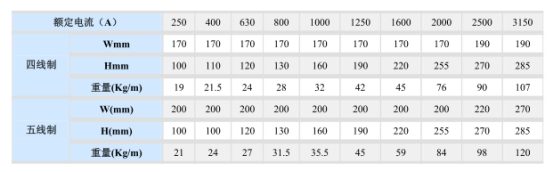

AMC-2鋁殼母線槽

一、適用規模

RSMX-AMC系列鋁合金空氣絕緣關閉母線、專供溝通三相四線、三相五線制，頻率50~60Hz，額外電壓至660V，額外作業電流100~4000A的供配電體系傳輸電能之用。首要用于現代化的廠房、車間和高層建筑，特別適用于空氣濕度較大和鹽霧污染較大的場所。

二、結構特色及技能參數

結構特色:

1.母線槽外殼選用冷壓成型的軌跡鋁合金型材，裝配簡略便利,外形美觀。

2.選用別離空氣絕緣型式，其相間及相地之間的凈間隔遠遠大于規范要求，極為安全可靠。

3.內部絕緣件均選用高強度環氧樹脂材質，進步了母線槽的抗動、動熱安穩的能力。

4.接頭選用對接式銜接方法，一起選用雙銜接銅排，有效地增加了接頭的觸摸面積，且裝置便利、便利。

3.首要技能參數

1母線槽各項功用契合IEC439-2、GB7251.2-1997。

2母線槽能保證在額外電流及110%的額外電壓下長時間正常作業。

3母線槽在周圍空氣溫度為20土5℃，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20MQ2。

4母線槽能接受3750V工頻耐壓，歷時1min無擊穿和閃絡現象。

5插接箱與母線槽的插拔次數不少于200次。

6母線槽的防護等級可達IP66。

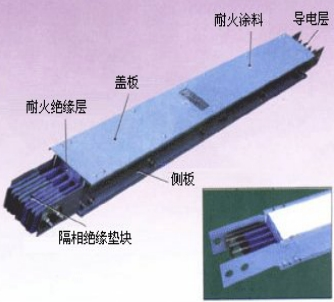

防火母線槽

防火母線槽

本母線槽除在電氣功用上有絕緣母線之長處外，還具有優異的防火功用，其導電材質選用優質導電銅排、絕緣層選用耐高溫材質、母線外殼內部及整體外表均選用高效防火材質處理，能在周圍環境溫度升至80℃時連續正常作業，不間斷。

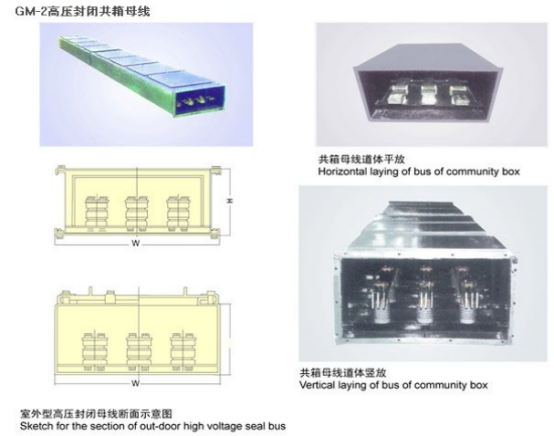

高壓母線槽

一、適用規模

共箱關閉新式母線。適用于溝通50~60Hz，電壓3.6KV,額外電流400~6300A的供電體系。

二、結構特色及技能參數

1.根本結構:

2.母線槽產品類型闡明、結構及技能參數：

1.該系列母線槽具有優秀的抗短路功用，因?yàn)榫哂袖X(或弱磁鋼板)外殼的保護，能夠有效地削弱渦流或環

流引起的結構發熱，下降母線槽外殼溫度，減小電能損耗，進步載流量，減輕電動力。

2.該系列母線槽結構先進，裝置維修孔可任意設置于母槽的上部或下部，關于大電流戶內母線槽在殼體的

兩側及下部設有通風百頁窗，來加強散熱，下降溫升。

3.選用兩層絕緣及殼體多點銜接接地，使維護'作業量顯著減小，安全功用得到明顯進步。

4.選用波紋管彈性節，裝置簡略，可完成水平、筆直方向兩個自由度的調節，不僅能滿意不同溫降及熱脹

冷縮引起的彈性要求，還能夠?qū)σ驗榛A(chǔ)沉降所引起的差錯進行補償，處理了傳統滑板式彈性裝置的防護等級差，裝置麻煩，運轉不可靠的缺點。

5.為了處理變壓器、發電機及配電柜運轉時發生的轟動對母線槽的負面影響，在其與母線槽銜接外選用軟

銜接或銅編織帶，外殼之間加入橡膠墊來減小轟動;關于母線槽本體，在體系中加裝減震器，對瓷瓶和導電排完成彈性支撐，較好地避免了外殼發生的機械轟動及地震波給關閉母線帶來的破壞。

6.母線槽的熱傳遞首要靠熱輻射，為了很好的使用熱輻射，在母線槽外外表噴涂淺灰色油漆來減少對可見

光的吸收;在母線槽內外表噴涂黑色油漆來加強內部熱量對外殼的輻射，一起避免電暈。

7.為了避免冬季野外、戶內溫度改變發生的偶爾凝露現象，在穿墻處設置穿墻套管，使野外與戶內母線槽

完全隔離:筆直裝置時，法蘭在內，水平裝置時，法蘭在外。

8.為了進步母線槽的答應運轉溫升，避免在沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕，下降接

觸電阻，所有接頭悉數選用鍍銀處理，使其接頭答應溫升進步到65K，大大高于正常作業時溫升。

9.為了使母線槽的自振頻率避開發生共振的頻率規模(關于單條母線其共振頻率規模為35~135Hz)，并使作

用于母線上的電動力減小，合理地確定絕緣子間的跨距，選擇絕緣子的類型、規格及強度等級。

10.為了對可拆接頭進行溫度監督，在變壓器、發電機及配電柜與母線槽的銜接出口處設置密封式觀察窗，

經過示溫貼片或遠紅外線測溫裝置來直接測量溫度，監督母線體系的運轉情況。

11.為便利用戶，能夠依據用戶需求，在發電機出口處以及勵磁變壓器的一次側裝入電流互感器，便利用戶

檢測電流。

3.首要技能參數

1、絕緣電阻:每一段母線槽單元絕緣電阻值應大于或等于1000MQ2500V兆歐表)。

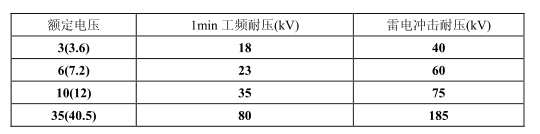

2、介電強度:每一段母線槽出廠前均飽嘗1分鐘工頻耐壓實驗，工頻耐壓及雷電沖擊耐壓數值，見表

3、接地體系:契合IEC364-5-54對接地體系的要求。

4、防護等級:戶內型:IP40;野外型:IP43、IP54。

5、負載功用:在額外電流下，外殼的溫升契合GB763-90《溝通高壓電器長時間作業時的發熱》規范要求。

6、短路功用:動熱安穩實驗契合GB2706-89《溝通高壓電器動熱安穩實驗方法》規范要求。

母線槽廣泛使用于發電廠，工礦企業等場所作為發電機與主變壓器，變壓器與高壓配電柜以及高壓設備主回路間的電氣銜接。供貨長度按2m/節設置，一般單節長度不大于3m。

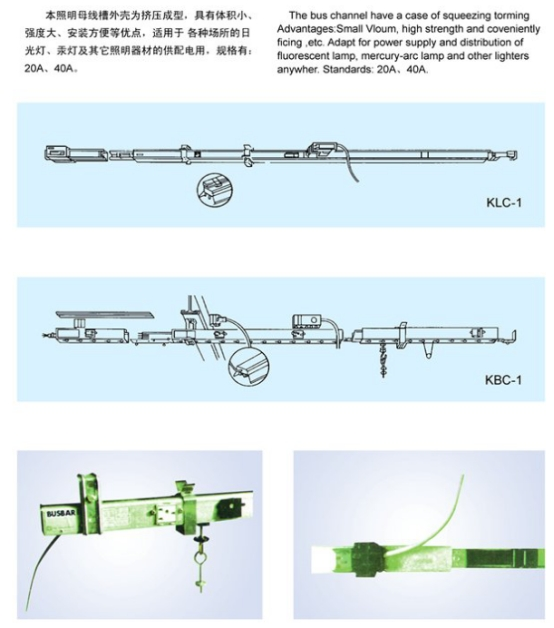

照明母線槽系列

照明母線槽外殼一般為揉捏成型，具有體積小，強度大、裝置便利等長處，適用于各種場所的日光燈，汞燈等其它照明器材的供配電用，規格有:20A、40A、63A。

CKX2系列關閉母線槽

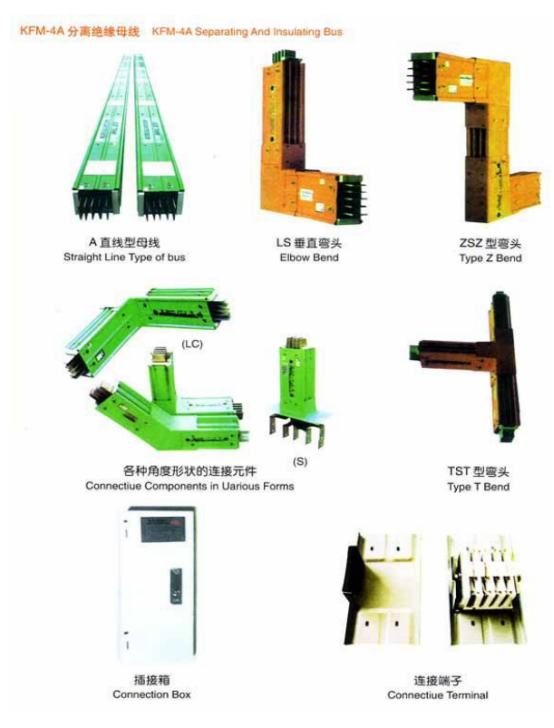

10KFM型母線槽的規劃特色:

單螺栓夾緊端子

母線槽規劃選用了先進的單螺栓夾緊端子，為母線槽單元銜接元件，因?yàn)樗奶貏e結構，能夠避免裝置時的錯誤操作，一起只要旋緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元銜接起來。

高防護等級插孔

母線槽在插孔處規劃了安全防護擋板，只有當防護擋板擺開時，插接箱才干刺進，插孔平常不用時可將防護板拉閉并加鉛關閉死，避免在插口處灰塵和異物的進入，然后進步了母線槽的防護功用，避免誤操作，使母線的安全性得到了極大的進步。

外殼(防護套)級次數

母線槽規劃5個電流等級，只選用了3個級次的外殼，這樣當體系按相鄰等級變換容量時母線槽無需替換外殼，如400A變630A時，外殼尺度相同，因而大大便利了裝置。

◎傳輸電能大

母線槽規劃為別離空氣絕緣式,改進了母線槽的散熱性,下降了阻抗，達到了母線槽最佳經濟輸電。

◎成套性好

母線槽規劃了各種功用的銜接單元，可滿意所有輸配電工程的需求。
