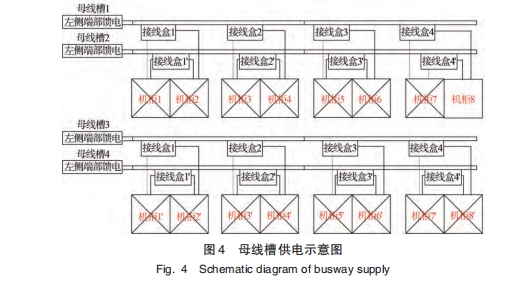

計劃 1:每列機柜上方懸吊雙母線槽供電,每條母線槽上的接線盒安裝兩個空開和兩個工業插座,分別為該列的雙面機柜供電,支持即插拔方式,簡易便利事務擴容和功能延伸。

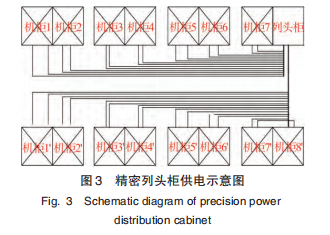

計劃2:假如選用傳統的精細列頭柜配電計劃,則需為兩列機柜配置 1個精細列頭柜,并向每面機柜提供雙電源供電。如圖3所示。
2. 母線槽主體裝備
每個機柜平均功率按終期需求6 kW進行計算,按平面布置,機房中每列最多為 8面機柜,每一列機柜功率為 P=8×6 kW=48 kW,長時間最大作業電流I=48/(0.8×3×0.22) =90 A。母線截面一般應按最大長時間作業電流選取,在年均負荷較大且母線槽距離較長時,一般比按最大長時間作業電流挑選的母線槽截面要大些[7-8]。本事例為年均負荷大、且距離較長的情況,結尾母線槽標準按160 A裝備,即每一列機柜裝備2條160 A母線槽,分別從主備供UPS電源接入
1.端部配電模塊裝備
端部饋電模塊由每一列機柜對應的主備供母線槽各裝備 1個接入配電盒,與主干母線槽的插接箱間選用電纜連接。
2.機柜端饋電盒裝備主備供結尾母線槽上裝置機柜端饋電盒,關于服務器機柜和存儲機柜裝備32 A開關,對工作站機柜和網絡機柜裝備16 A開關,通過工業連接器與機柜上的PDU插排進行連接。
3.智能監控和通訊功用裝備監控系統采集功用包含開關狀況、電量、功 率、功率因數、電壓等。通訊功用為通過結尾母線槽供電監控渠道向機房動力環境監控系統敞開接口并供給監測數據。 3. 5 母線槽接地傳統的保護地線 PE 線放置在母線槽內一側,而新式母線槽選用外殼做 PE 全體接地。在母線槽強制性標準 GB 7251.1 的 7.4 條電擊防護的 7.4.3.1.5
條中規則,假如選用的措施可以保證電路有耐久良好的導電才能,并且載流容量足以接受成套設備中流過的接地毛病電流,那么組裝成套設備的各種金屬部件則被以為可以有效地保證保護電路的連續性[9-10]。
4 計劃比照針對計劃 1 的母線槽技能和計劃 2 的傳統精細列頭柜計劃,其差異和優缺點比照剖析如下:
4. 1 技能比照
1) 散熱性
機房母線槽不同于國內傳統的密集型母線槽,選用敞開式規劃,載流銅排直接與空氣觸摸,運用空氣傳導散熱,并通過緊密觸摸的鋼制外殼,把熱量發出出去。另外,母線槽外部鋁殼除起到保護效果外,外表還通過陽極化處理,可增強散熱才能;銅排外表鍍鎳,降低觸摸電阻,降低電壓降,削減損耗。傳統的列頭柜加電纜方式,電纜的絕緣資料既是絕緣資料,又是隔熱資料,在機柜數量眾多的情況下,電纜會聚集較多,較難散熱,因而電力電纜在橋架內敷設時,為保證良好散熱,一般最多允許敷設2層。因而母線槽的散熱功能和電纜
比較更加優勝。
2) 可保護性
傳統的電纜方式,因其資料易磨損和易老化,且壽命較短等因素,需求定期進行檢查和保護,到運用年限后還需更換。而母線槽為金屬架構,保護簡略,日常保護通常僅需測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等而已。
3) 過載才能
電纜所用的絕緣資料常期工作溫度一般為95~105 ℃,母線槽的過載才能大大高于電纜。另 外,電纜的最大載流規模為 1 000 mm 截面積,額定電流 1 600 A,而母線槽額定電流最大能做到6 300 A 。
4) 空間布置母線槽可節省配電柜或列頭柜占用的空間,可防止運用電纜,然后削減布線的困難,以圖 1 為 例,可節省6個列頭柜空間。
5) 規劃和裝置規劃簡略,布局簡略,裝置過程簡略,無需專業東西。
6) 擴容和總具有本錢 (TCO)母線槽裝置后可根據需求重新裝備,可在規劃時預留容量,未來擴容便利,總具有本錢較低。
7) 環保特性母線槽悉數資料都選用無毒阻燃資料,99%的資料可回收,環保特性較好,而電纜則有一定的污染性。
比照列頭柜,電纜,電纜橋架等整體費用,母線槽設計計劃的整體投資和傳統的列頭柜加電纜方法基本相當,但是后期維護費用比電纜要低,整體而言總擁有本錢TCO較低。
2. 3 機房母線槽適用性剖析綜上所述,對機房母線槽技能選用應考慮不同場景的適用性,剖析如下:
1) 對機柜安置密度要求高、安置機柜數量最大化狀況下,主張選用機房母線槽,可節約精細列頭柜占用空間。
2) 對同一主機房區內設備分期上架狀況,主張選用機房母線槽,既保證上架設備不同功率和接
口類型準備性,又可減低整體投資本錢。
3) 對 UPS 室與主機房區間隔較遠、且同時多個主機房區狀況下可選用“骨干關閉母線槽+機房母線槽”計劃,避免電纜橋架標準過大和降低電纜敷設施工本錢。對主機機房區靠近UPS室,且主機房區單一狀況下,直接選用“骨干電纜+機房母線槽”計劃。
4) 對機房?jī)舾呦拗啤⒌匕逑麓嬖诳照{(diào)水管狀況下,不主張選用機房母線槽。 5 結論母線槽技能從上世紀 50 時代開展至今,現已從一代空氣型到三代復合型開展,技能開展日臻完善,在互聯網數據中心領域現已有了杰出的使用。母線槽具有靈敏性和擴展性,同一母排上可根據不同機柜負載大小不同而靈敏分配,即類似網絡帶寬同享方法一樣,功率負荷同享,如需擴容、調整相(三相不平衡時),只需相應調整對應的插接箱。機房母線槽計劃是一種能有效減少電纜的使用量的選擇方法,關于集中供電形式電力機房具有實際使用含義。本文通過與傳統電纜和列頭柜方法,比照剖析母線槽的技能原理、技能特色、總投資費用以及后期維護本錢等,母線槽具有杰出的供電系統牢靠性和本錢優勢,值得推行使用。母線槽具有穩定牢靠、配電效能高、散熱好、電壓降低、耐機械沖擊和安裝簡便等特色,是一種電力數據中心杰出的結尾供電方法。跟著智能電網、電力大數據、人工智能、物聯網業務開展,電力數據中心正在加快建設中,電力母線槽技術肯定會得到廣發的使用和推行。
