XQJ型組合式電纜橋架XQJTYPECOMBINEDTYPECABLETRAY
1概述
組合式電纜橋架是一種最新形橋架,是電纜橋架系列中的第二代產品。它適用于各項工
程、各個單位、各種電纜的敷設,它具有結構簡單、配置靈活、安裝方便、型式新穎等優點。
組合電纜橋架只要采用100、150、200mm的三種基型就可以組裝成您所需要尺寸的電纜
橋架,它不需生產彎通、三通等配件就可根據現場安裝需要任意轉向、變寬、分支引上、引
下。在任意部位,不需要打孔、焊接就可用管引出。它既可方便工程設計,又方便生產運輸,
更方便安裝施工,是目前電纜橋架中最理想的產品。

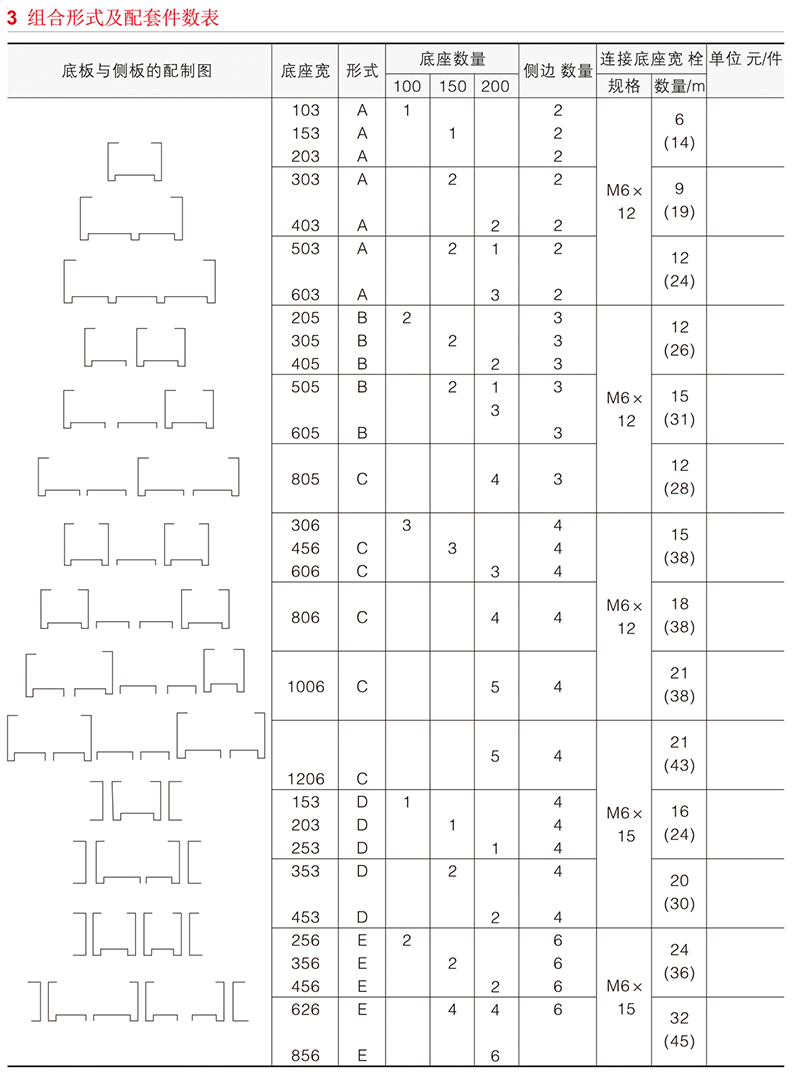

組合式電纜橋架的組裝形式見表一。
組合電纜橋架在不同跨距下允許載荷見頁表二。
組合式電纜橋架的空間布置、組裝示意圖見(電纜橋架系列首頁)。

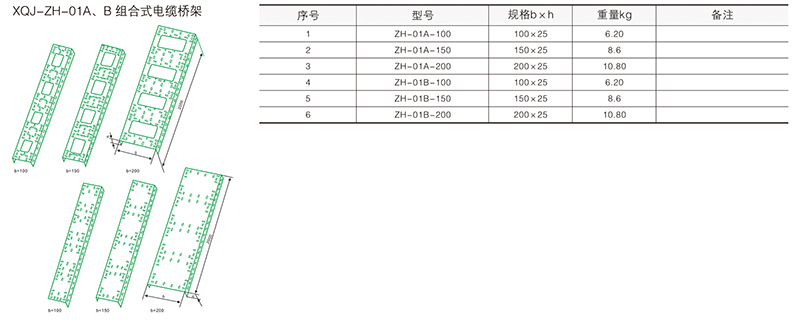

2產品名稱及效圖 產品規格及技術參數
