進入20世紀90時代,配電系統的繼電防護及自動化全面進入微機時代,電力電子技術從電磁、晶體管﹑集成電路、計算機直到今天的網絡化技術,微計算機技術的開展使微機防護及監控產品日益普及,防護功用日趨完善。但是,因為電力系統規程規則35kV以下電壓等級的母線槽,不單獨加裝母線槽防護,靠上端變壓器的后備防護進行防護,而母線槽上發生的燃弧型短路則成為一個防護死區,然后造成國內多起事端與母線槽相連的開關柜被連續焚毀現象。

本文介紹一種共同快速母線槽防護功用,可對母線槽供給快速防護,消除防護死區。

1完結原理

以國內大多數廠礦企業為雙段母線槽供電辦法為例(見圖1),介紹完結原理如下:

當故障點在d時，1QF和3QF處防護設備均會搜集到故障量,但一般1QF處的防護出口時間會比 3QF高一個極差,假設3QF處為0s，則 1QF處為0.5s，則3DL應先跳閘,若3QF拒動,則1QF會延時跳閘。

當故障點在d處時,1QF處防護設備搜集到故障量,而 3QF防護設備搜集不到故障量,則1QF還是會經過延時后跳閘,有時會造成事端的擴大化,甚至引起連續焚毀。

那么,快速母線槽防護的作用便是當故障點在d處時,加速跳閘1QF搜集到故障量(延時被吊銷),而愈加有用的防護各部分,功用類似于母差。

那么,在完結手法上,僅僅是將出線防護的一對空接點(快母接點,當出線防護搜集到故障量時無延時閉合),引入進線防護的介入,當進線防護搜集到這對接點時,便依照原有延時出口,若沒有搜集到這對接點,則立刻出口,吊銷延時。

故障點和d與此相同。

分段防護若投入運轉,則關于出線是進線,關于進線是出線。

2防護功用完結

快速母線槽防護功用是針對35kV以下開關柜因故障而使同一母線槽上多臺斷路器柜被連續焚毀現象時有發生而規劃的,該系統使用附加邏輯概括判別來完結快速母線槽防護。它在構成上不需要增加一次CT和PT、不需要整定計算及不需要考慮定值合作,只需要增加幾條柜間連線設備,即能完結快速防護母線槽的功用。

同一母線槽上的多臺防護設備的判別量結合在一起,可構成(一般在母線槽的進線柜上>快速防護母線槽系統。該系統對搜集來的判別量進行概括分析和邏輯判別,如該母線槽區域內發生故障,將靈敏動作把母線槽從地點的電力系統中切除;而在母線槽區外發生故障時,各防護仍以原有的辦法和定值動作,快速防護母線槽系統則會被可靠閉鎖。這一系統的引入可消除35kV以下母線槽原有的防護死區,從防護的角度防止連續焚毀現象的呈現。該系統最終由進線防護和分段防護來判別是否是母線槽發生故障。

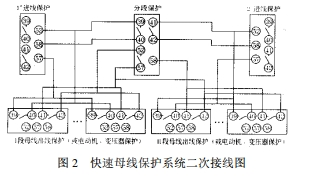

具體接線見快速母線槽防護系統二次接線圖(圖2)。

3定論

該辦法建立在原微機防護概括自動化系統基礎上,不需要增加一次設備,只需要增加幾條柜間連線,即可完結快速防護母線槽的功用,簡單、便當、易行。在國內多家企業使用,防止了該類事端的發生。
