母線槽的防護是保證電網安穩工作的重要設備,要求其功用安全可靠,能快速切除毛病。廣元局所轄的220 kV和110 kV母線槽保護大都經過改造更換為 RCS -915微機母線槽保護設備,該保護設備具有適合于現場各種主接線辦法、動作速度快、靈敏度高,功用安穩且工作保護便當?，F(xiàn)提出一些改造進程中所遇的問題和處理辦法。

1改造二次接線問題

RCS -915母線槽保護屏內端子排上二次布線規劃清楚清楚,但在各單元的外部回路有一些細節性問題特別需求留心,假如接線差錯,在一些特別毛病中將會發生嚴重后果。

1.1線路電流互感器繞組選擇

電流互感器的極性同以母線槽側為正極性,二次選用減極性標注接線,但在互感器的二次繞組選擇上，簡略出現選擇差錯,如圖1所示。

圖1中為差錯接法,電流互感器的U型環底部是其絕緣薄弱環節,為互感器本體接地短路的常發生點,如( a)的差錯接法,當?shù)撞堪l(fā)生擊穿短路事端時,就會構成母差保護動作,擴展事端影響規劃。如圖1(b)的為正確接法,當?shù)撞慷搪窌r,母差保護電流回路不會構成差流,而由線路保護的距離或接地保護快速出口跳開該斷路器,切除毛病。此外需求留心的是母差保護和線路保護所接TA二次繞組要相互滿足保護規劃相互交叉,添加可靠性,防止在兩繞組之間接地毛病時母差和線路保護均拒動的情況發生。

1.2母聯死區保護接線

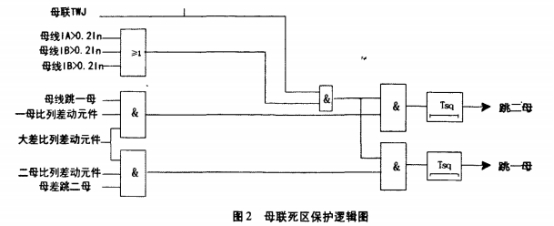

若母聯開關和母聯TA之間發生毛病,斷路器側母線槽跳開后毛病依然存在,正好處于TA側母線槽小差的死區,為進步保護動作速度,本設備專設了母聯死區保護,其邏輯框圖如圖2。

由邏輯圖可看出,母聯死區保護在差動保護發母線槽跳令后,母聯開關已跳開而母聯TA仍有電流,且大差比率差動元件及斷路器側小差比率差動元件不回來的情況下,經死區動作延時跳開另一條母線槽。各線路支路電流互感器同名端在母線槽側,則母聯電流互感器同名端在接線時候應選Ⅰ母線槽側。但關于母聯電流互感器的二次繞組接線選擇假如差錯,在特定的毛病下就會構成母聯死區保護誤動,切除所有母線槽，擴展事端規劃。

如圖3所示,假如差錯接在繞組3或繞組4,在電流互感器底部擊穿短路時,就會構成大差和Ⅰ母小差動作,切除Ⅰ母和母聯斷路器,但毛病點仍在,根據邏輯圖,此刻一起滿足了母聯斷路器跳位而TA仍有電流、大差和Ⅰ母小差動作,經Tsq延時,死區保護動作跳開Ⅱ母,構成兩段母線槽無選擇悉數跳開,擴展了事端規劃。正確的接法應該是接在繞組1 ,電流互感器底部擊穿短路時,只起動大差和П母小差,僅切除Ⅱ母和母聯斷路器,不會構成母聯死區保護動作,使其死區保護規劃減至最小。

1.3 變壓器斷路器失靈保護

變壓器斷路器的失靈保護在變壓器低壓側內部毛病時,或許存在母保設備電壓元件因靈敏度不行,不動作的情況。為了處理這個問題,關于微機變壓器保護,比如本站的RCS -974可直接選用設備供應的由“零序或負序電流＋保護動作觸點和斷路器合閘位置”構成的與邏輯發起的失靈發起觸點在榜首時限來免除母線槽保護設備的失靈電壓閉鎖,取自母保屏的ZD5端子正電源,經該觸點后接入免除失靈閉鎖的開入ZD7端子。

1.4母聯充電的保護辦法

當一組母線槽檢修后再投入之前,使用母聯斷路器對該母線槽進行充電實驗時可投入母聯充電保護,但為了防止在充電時,檢修母線槽有毛病或是母聯斷路器輔佐接點與實踐不同步等原因差錯發起非毛病工作母線槽母差,構成母差保護差錯切除正常工作母線槽,則需求在母聯充電時采用必定的辦法。不同的母差保護設備,采用了不同的辦法,比如 BP-2B設備選用“充電預合”設置母聯開關預投邏輯,在母聯開關由斷變合時,預先投入母聯電流50 ms; WMZ-41A設備選用在“短充電”辦法下合母聯后閉鎖母差保護700ms;RCS -915設備關于母聯斷路器跳位將母聯電流退出小差,其前提條件是兩段母線槽均有電壓,所以在充電進程中可以防止因母聯輔佐接點切換慢于電流收集而差錯發起母差,在接線中要留心對母聯斷路器的輔佐接點做好測試,防止切換不可靠而影響小差差流的核算。其他,RCS - 915設有充電閉鎖CDBS 操控字,可以在充電進程中閉鎖母差300 ms,可在充電進程中參閱使用。

1.5母聯非全相

當母聯開關是分相操作安排時,需求啟用母聯非全相保護,留心母聯非全相開入的正確接入。為了可靠性,需求取開關的實踐輔佐接點,選用三相常開、常閉別離并聯后再串聯的接入辦法,其他需求留心RCS-915 開入是弱電,需求加裝輔佐繼電器作強弱電轉換后再接入保護設備。

2定論

繼電保護在電網工作中具有極其重要的作用,跟著技術的不斷發展,保護設備也會相應地更新?lián)Q代，本次母線槽保護改造,更換為新的微機保護設備后,極大地進步了保護設備的功用,在改造工作中必定要吃透設備的功用和原理,把握住每一個技術細節,不放過每一個疑問,防止人為的原因給保護的工作留下隱患,為電網的安穩工作保駕護航。
